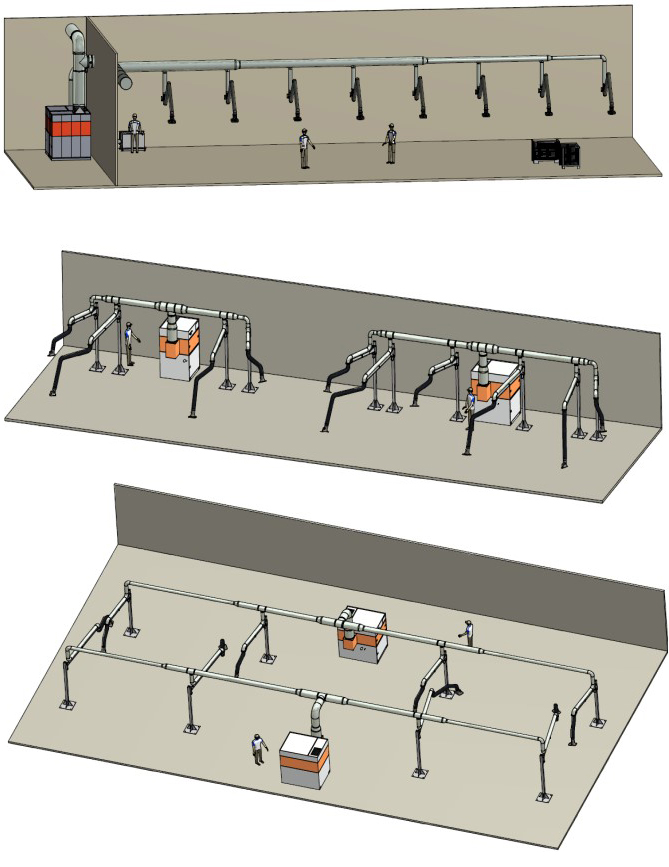

Система местной вытяжной вентиляции и фильтрации воздуха для сварочного производства с вытяжными рукавами

Вытяжная и фильтровальная система мод.FCS с автоматической очисткой фильтровальных патрон предназначена для очистки воздуха от загрязнений, различных видов дыма и пыли, образующихся в процессе сварочных работ, сухой металлообработки, а также при газовой, плазменной и лазерной резке, где образуется большое количество мелкодисперсной пыли с размером частиц от 0,1 мкм до 1,0 мкм.

Вытяжные и фильтровальные системы FCS эксплуатируются в помещении как конечное устройство по рециркуляционной схеме с возвратом отфильтрованного и очищенного воздуха обратно в производственное помещение.

Принцип работы местной вытяжной вентиляции и фильтрации воздуха:

Загрязненный воздух удаляется от источника выделения вредных веществ с помощью вытяжных устройств, либо от стола термической резки с помощью встроенных в стол вытяжных каналов, затем по воздуховоду через входной патрубок загрязнённый воздух попадает в фильтровальную камеру, в которой находятся несколько фильтровальных элементов из полиэстера с тефлоновой мембраной KemTex ePTFE и системой очистки через электромагнитный клапан под действием пульсирующей струи сжатого воздуха во внутреннее пространство фильтроэлемента, таким образом, продувая его.

Основные технические характеристики фильтровентиляционной системы FCS-13000-12:

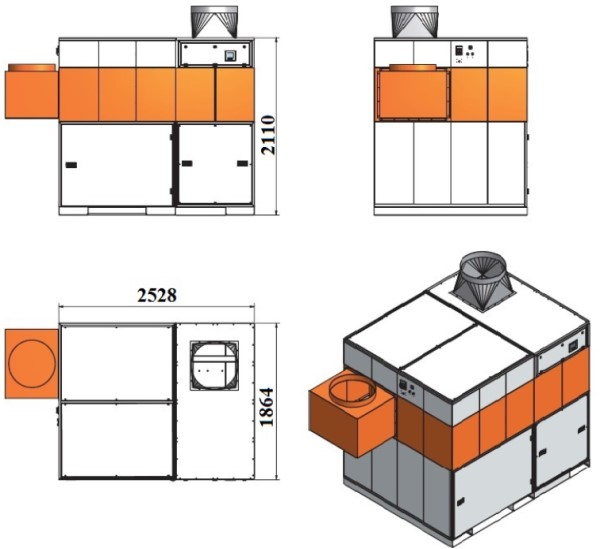

• Габаритные размеры (ширина Х глубина Х высота): 2528 х 1864 х 2118 мм.
• Расположение кассет: вертикальное
• Класс фильтра: в соответствии с DIN EN 60335-2-69
• Эффективность фильтрации в системе EUROVENT 4/5: EU9, F9
• Вес (ФВУ с вентилятором): 1250 кг.
• Система встряхивания, давление: с помощью вращающихся сопел, 5-6 атм.
• Рабочая (эффективная) производительность под нагрузкой: 10000 м3/час
• Потеря давления: 600-700 Па.
• Количество фильтрующих картриджей: 12 шт.
• Площадь фильтрующей поверхности (суммарная): 120 м²
• Размер фильтрующих картриджей: 350 х 600 мм.
• Материал картриджа: тефлоновая мембрана KemTex ePTFE
• Эффективность фильтрации не менее: для частиц Ø > 0,4 мкм.: 99,98%; Для частиц Ø 0,1 мкм.: 92%
• Способ очистки: Пневматический, импульсами сжатого воздуха (с помощью вращающихся сопел)
• Емкость для пыли: 192 шт. литр
• Влагомаслоотделитель: 1 шт.
• Напряжение питания: 380/3ф В.
• Частота тока: 50 Гц.

Конструкция:

Металлический корпус с толщиной стенки 1,5мм и качественной порошковой окраской с толщиной покрытия не менее 100мкм. В корпусе фильтровентиляционной системы FCS находится камера предварительной очистки на основе защитных экранов установленных перед каждым фильтровальным элементов (защита от прямого попадания искр и окалин на фильтроэлементы), и фильтрационного отсека, где вертикально расположенны элементы с площадью фильтрации 10м² каждый. Радиальный вентилятор с клиноременной передачей на виброизоляторах и звукоизолированном отсеке,. Пневмосистема подачи сжатого воздуха для регенерации фильтровальных элементов и управления механизмом поджатия пылесборника с распределительно-контролирующими элементами (манометры, влагомаслоотделитель), электронный пульт управления и обслуживания системы с LCD дисплеем на базе контроллера промышленного контроллера SEGNETICS SMH 2Gi на русском языке.

Принцип очистки и фильтраци:

Накопление пыли на фильтровальных элементах контролируется датчиком перепада давления. При достижении установленного заданного параметра перепада давления между грязной и чистой зоной (до фильтроэлемента и после фильтроэлемента) запускается алгоритм системы самоочистки, при котором система управления начинает циклично подавать импульсы сжатого воздуха (5-6 атм.) из встроенного ресивера через электромагнитный клапан во внутреннее пространство фильтроэлемента. Таким образом, пыль стряхивается в пылесборник объёмом 192л.

Описание и отличительные особенности фильтровального материала KemTex^® ePTFE:

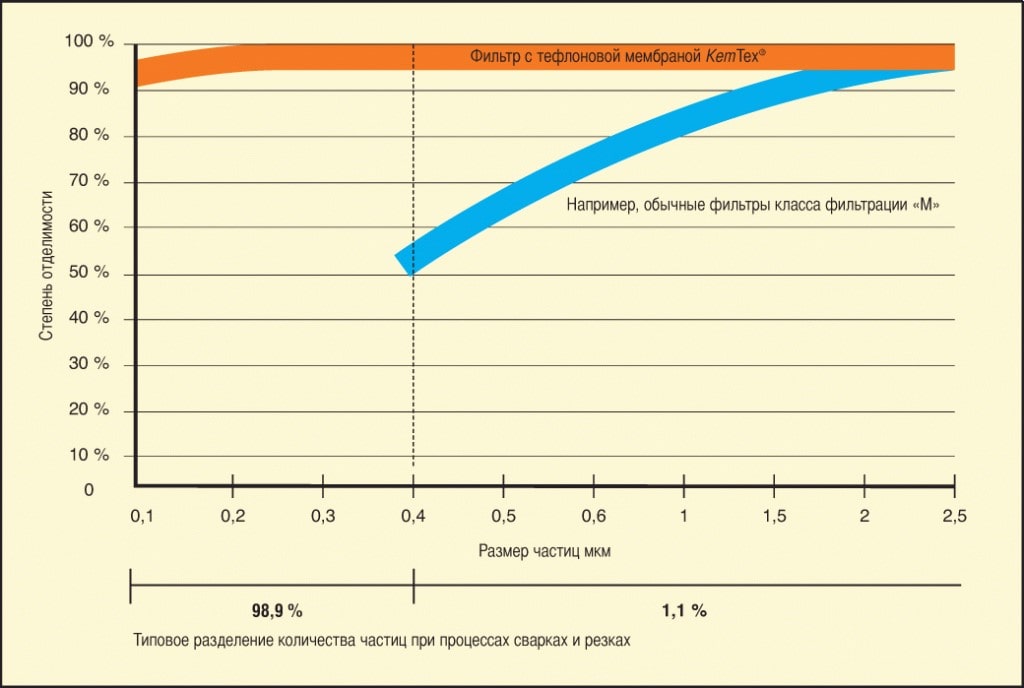

Фильтры с тефлоновой мембраной KemTex® представляют собой ультимативные технологии при всех применениях и гарантируют отличную производительность фильтрования. Они эффективны и там, где обычные фильтры класса фильтрации «М» находятся на пределе своих возможностей. Благодаря этому в воздух попадает на 90 % меньше частиц, чем у обычных фильтров. Доверяйте опыту фирмы KEMPER и сохраняйте свой воздух чистым с помощью мембранных фильтровальных патронов KemTex^®!

Особого внимания заслуживает материал, из которого изготовлены фильтровальные патроны. А если быть точным, то верхний фильтрующий слой, на который попадают загрязнения. Уловленные частицы пыли и аэрозоля не проникают внутрь фильтровального патрона. Для достижения поверхностной фильтрации на поверхность патрона нанесён слой тефлоновой мембраны KemTex ePTFE. Данное решение является высокотехнологичным, а изготовление таких патрон является более затратным и трудоёмким (по сравнению с традиционными полистеровыми фильтрами с тефлоновым напылением, а тем более бумажными), что в свою очередь сказывается на конечной стоимости кассет. Ключевыми свойствами такого фильтровального материала являются эффективность и надёжность.

Сведения о материале ePTFE: Политетрафторэтиле́н (Тефло́н, фторопла́ст-4) (-C2F4-)n — полимер тетрафторэтилена (ПТФЭ), пластмасса, обладающая уникальными физико-химическими свойствами и применяемая в разных областях науки, техники и в быту.

Микропористая ePTFE мембрана имеет более чем 1,5 миллиарда пор на 1 см2 , пропускает газ, но не пропускает твёрдые частицы, сопротивление фильтра остаётся низким. При очистке фильтровального патрона частицы слетают со скользкой тефлоновой поверхности материала, фильтровальные свойства элемента восстанавливаются и сохраняются до истечения срока его службы. Фильтровальный материал не забивается. Разряжение на агрегатах не падает. Экономится до 40% электроэнергии на дымососе.

Преимущества поверхностной фильтрации становятся очевиднее, чем сложнее процесс и более дорогой продукт фильтрования.

Как показала практика использование фильтровальных патрон с тефлоновой мембраной KemTex ePTFE значительно улучшают качество фильтрации и срок службы фильтровальных патрон.
