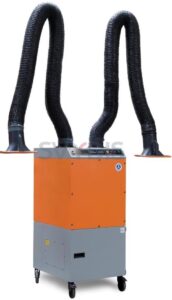

Фильтровентиляционный агрегат патронный фильтр-мастер XXL

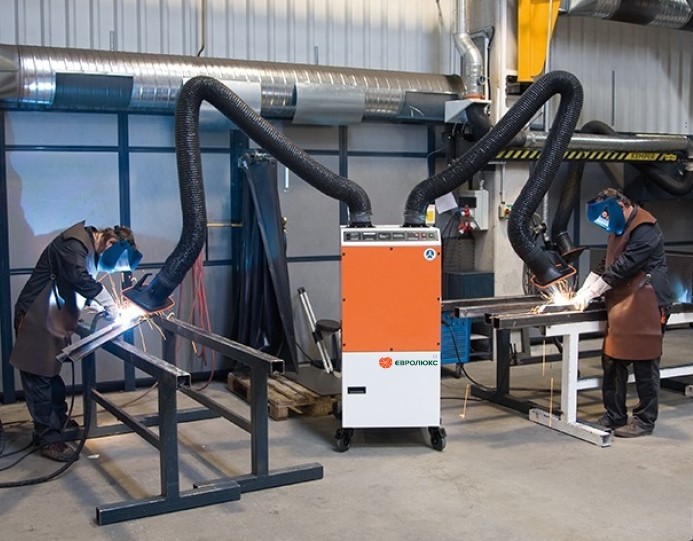

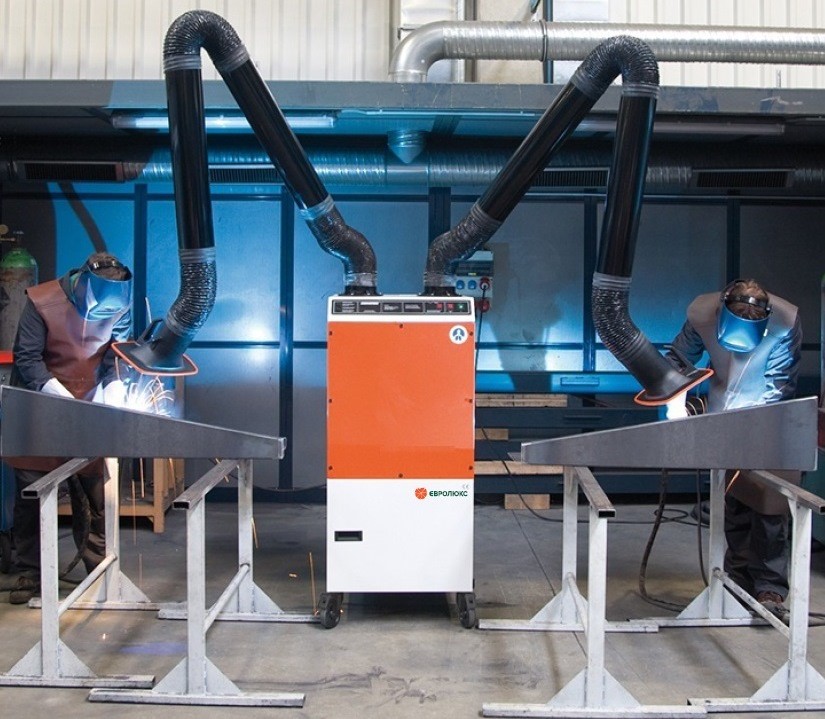

Передвижной патронный фильтровентиляционный агрегат Фильтр-Мастер XXL с автоматической очисткой фильтроэлементов (кассет) предназначен для удаления и фильтрации сварочного аэрозоля и дыма от рабочих зон сварочных постов, продуктов «сухой» шлифовки, заточки металла и прочей сухой невзрывоопасной неслипающейся производственной пыли. Агрегат поставляется в собранном виде, включая опоры (либо шасси) и электрический кабель (L=5м) с евровилкой 16А.

Принцип очистки и фильтрации: Способ регенерации (самоочистки) фильтроэлементов построен по уникальной запатентованной технологии. Внутри каждого фильтровального элемента расположено ротационное (крутящееся) перфорированное сопло, закрепленное на рамке, таким образом, что длина сопла равна высоте фильтроэлемента.

При достижении установленного заданного параметра перепада давления между грязной и чистой зоной (до фильтроэлемента и после фильтроэлемента) промышленный контроллер запускает алгоритм системы самоочистки, при котором система управления начинает циклично подавать импульсы сжатого воздуха (5-6 атм.) из встроенного ресивера через электромагнитный клапан во внутреннее пространство фильтроэлемента. Сопло начинает вращаться, равномерно распределяя сжатый воздух на внутреннюю поверхность фильтровального элемента. Таким образом пыль стряхивается в пылесборник, который необходимо периодически (по мере наполнения) опорожнять. Очистка происходит в соответствии с предварительно выставленными заводскими настройками, которые при необходимости можно изменить под конкретные требования клиента.

Основные технические характеристики Фильтр-Мастер XXL:

• Максимальный производительность вентилятора, м3/час: 3 000
• Рабочий расход воздуха на вытяжном рукаве по нагрузкой, м3/час: 2 200 (2×1100)
• Максимальное разряжение вентилятора, Па.: 3 000
• Диаметр вытяжного рукава, Ø мм.: 150
• Вытяжное устройство с воронкой, шт.: 2
• Радиус зоны охвата вытяжного рукава, м.: 3-4
• Напряжение: 3 фазы x 380В / 50 Гц.
• Степень защиты электродвигателя: IP 54
• Способ очистки фильтроэлемента: механический пневмат. вращат. соплами
• Объём резервуара сжатого воздуха, л.: 25
• Подвод сжатого воздуха, атм.: 5 – 6
• Расход сжатого воздуха, л/мин.: ~ 30 л/мин.
• Эффективность фильтрации не менее: для частиц Ø > 0,4 мкм.: 99,98%; для частиц Ø 0,1 мкм.: 92%
• Активная фильтрующая поверхность, м².: 10 (2×5 м2)
• Фильтровальный материал: KemTex ePTFE-мембрана
• Кол-во фильтровальных патронов: 2
• Расположение фильтроэлемента: Горизонтальное по диагонали независимо друг от друга
• Класс очистки: F9
• Классификация фильтров.: L, M
• Уровень шума, не более, дБ (А).: 70
• Температура очищаемого воздуха, 0С.: не более +70
• Рабочая температура окружающей среды, 0С.: -10…+40
• Ёмкость для пыли, л.: 5-6

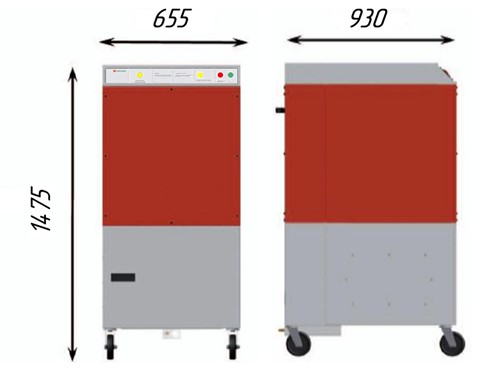

• Размеры агрегата (шир. гл. выс.): 655 х 930 х 1475 мм.
• Масса, кг.: 200

Описание и отличительные особенности фильтровального материала KemTex^® ePTFE:

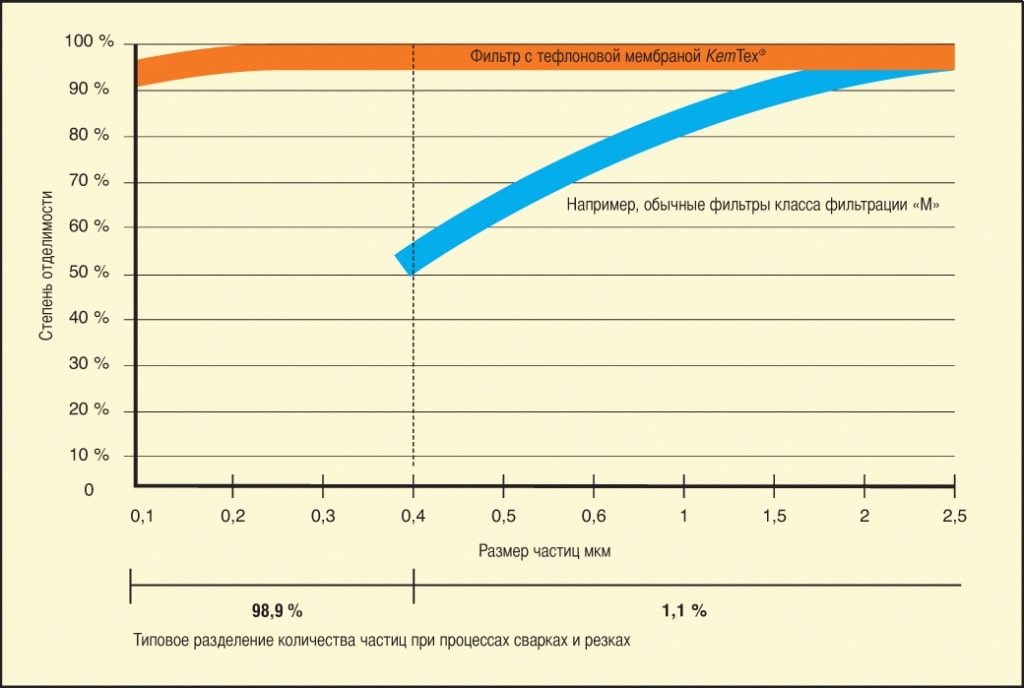

Фильтры с тефлоновой мембраной KemTex® представляют собой ультимативные технологии при всех применениях и гарантируют отличную производительность фильтрования. Они эффективны и там, где обычные фильтры класса фильтрации «М» находятся на пределе своих возможностей. Благодаря этому в воздух попадает на 90 % меньше частиц, чем у обычных фильтров. Доверяйте опыту фирмы KEMPER и сохраняйте свой воздух чистым с помощью мембранных фильтровальных патронов KemTex^®!

Особого внимания заслуживает материал, из которого изготовлены фильтровальные патроны. А если быть точным, то верхний фильтрующий слой, на который попадают загрязнения. Уловленные частицы пыли и аэрозоля не проникают внутрь фильтровального патрона. Для достижения поверхностной фильтрации на поверхность патрона нанесён слой тефлоновой мембраны KemTex ePTFE. Данное решение является высокотехнологичным, а изготовление таких патрон является более затратным и трудоёмким (по сравнению с традиционными полистеровыми фильтрами с тефлоновым напылением, а тем более бумажными), что в свою очередь сказывается на конечной стоимости кассет. Ключевыми свойствами такого фильтровального материала являются эффективность и надёжность.

Сведения о материале ePTFE: Политетрафторэтиле́н (Тефло́н, фторопла́ст-4) (-C2F4-)n — полимер тетрафторэтилена (ПТФЭ), пластмасса, обладающая уникальными физико-химическими свойствами и применяемая в разных областях науки, техники и в быту.

Микропористая ePTFE мембрана имеет более чем 1,5 миллиарда пор на 1 см2 , пропускает газ, но не пропускает твёрдые частицы, сопротивление фильтра остаётся низким. При очистке фильтровального патрона частицы слетают со скользкой тефлоновой поверхности материала, фильтровальные свойства элемента восстанавливаются и сохраняются до истечения срока его службы. Фильтровальный материал не забивается. Разряжение на агрегатах не падает. Экономится до 40% электроэнергии на дымососе.

Преимущества поверхностной фильтрации становятся очевиднее, чем сложнее процесс и более дорогой продукт фильтрования.

Как показала практика использование фильтровальных патрон с тефлоновой мембраной KemTex ePTFE значительно улучшают качество фильтрации и срок службы фильтровальных патрон.
