Электрические вытяжные катушки (СУВГ) ВК-М и ВК-Е

Вытяжные устройства (катушки) серии «ВК» являются наиболее подходящим решением для удаления выхлопных газов от работающего транспортного средства при проведении различного рода работ на станциях технического обслуживания, пожарных частях, автопарках и ремонтных боксах.

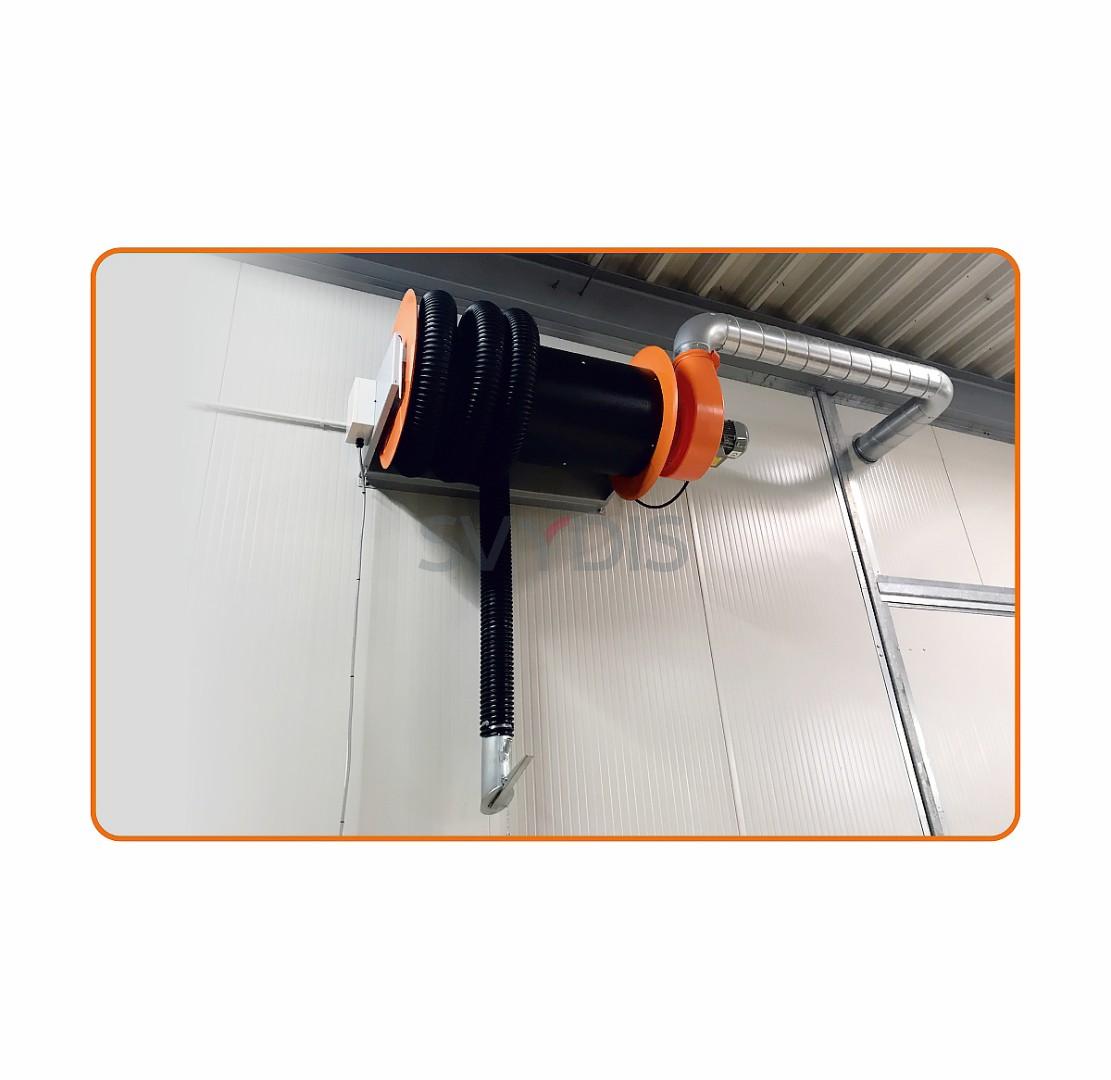

Насадки для катушек «ВК-М» и «ВК-Е» предлагаются как цилиндрической, так и овальной формы, изготовленные из металла, или из резины и легко закрепляются на выхлопной трубе автомобиля. В зависимости от технологического процесса и условий эксплуатации вытяжной шланг может быть различной термостойкости и длины. Вытяжные катушки рекомендуется крепить на стену или опорную стойку на высоте от 3-х до 5-ти метров от уровня пола.

Устройство и принцип работы катушки ВК-М

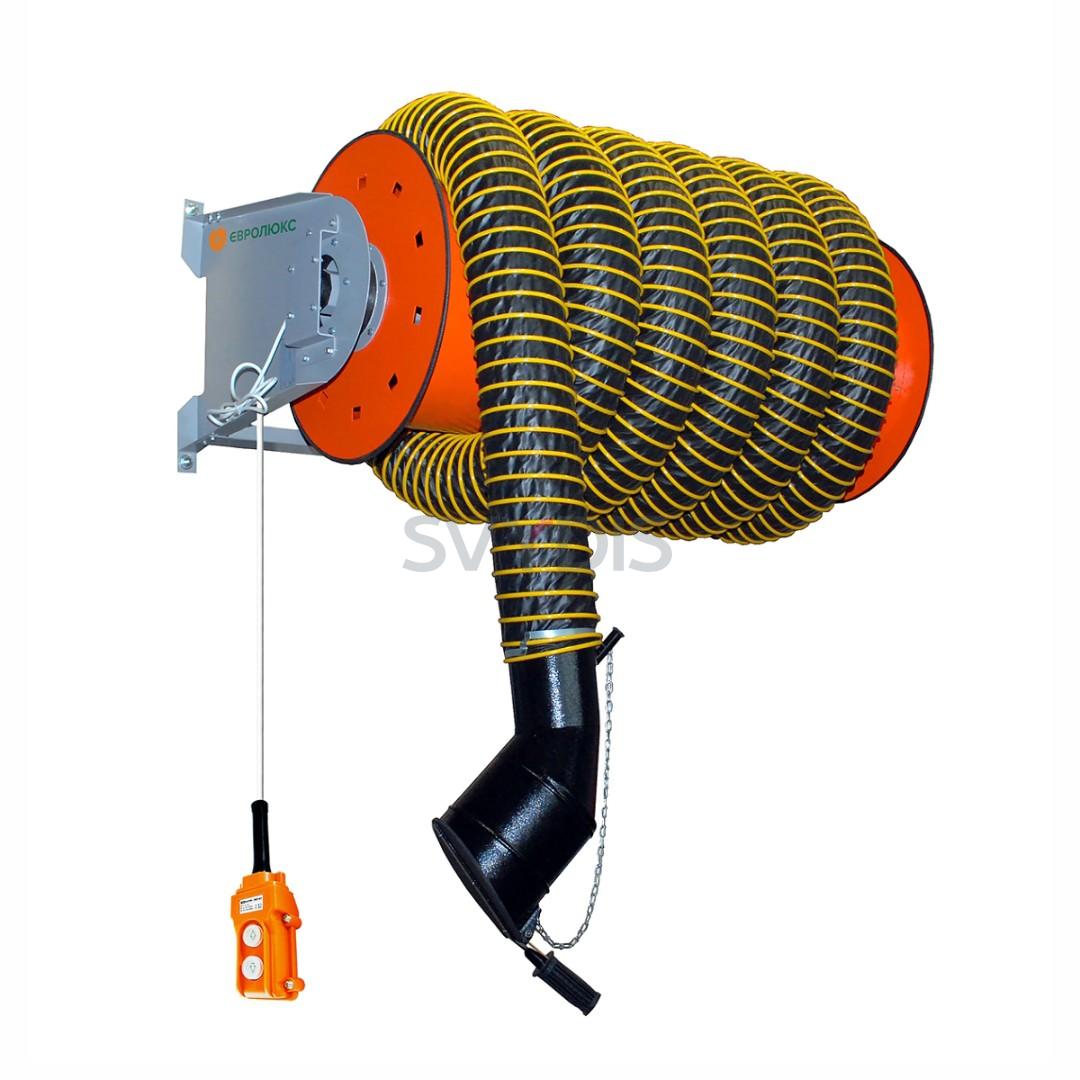

Катушки с механическим приводом «ВК-М» всех модификаций состоят из каркаса, в котором установлен на подшипниках полый вращающийся барабан. На барабан намотан гибкий вытяжной шланг для удаления выхлопных газов. Между ними закреплено ограничительное кольцо, фиксирующее намотку гибкого вытяжного шланга на барабан, а шланг свободно свисает вниз.

На вытяжном шланге установлена газоприёмная насадка, которая надевается на выхлопную трубу автомобиля. На одной боковой стенке каркаса закреплён патрубок для соединения барабана с вентиляционной системой или индивидуальным вентилятором. На другой стенке каркаса расположен механический возвратный механизм.

Вытяжные катушки могут быть оборудованы индивидуальным вентилятором (который поставляется отдельно) или подсоединяться к воздуховоду вытяжной системы.

Устройство и принцип работы катушки ВК-Е

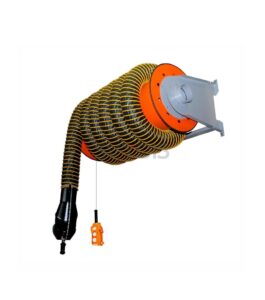

При присоединении к выхлопной трубе автотранспорта вытяжной шланг разматывается на необходимую длину с барабана катушки с помощью электропривода и дистанционного пульта управления в пределах длины вытяжного шланга и наматывается на барабан катушки под действием возвратного механизма с электроприводом. Ограничитель удерживает барабан в необходимом положении для дозированного наматывания или разматывания вытяжного шланга.

При завершении рабочего процесса, вытяжной шланг сматывается на барабан катушки, таким образом, вытяжной шланг в смотанном состоянии не мешает прохожим и рабочему процессу.

В вытяжных катушках с электрическим приводом применяются шланги Ø 100, 125 и 150 мм, длина может варьироваться в зависимости от требований заказчика до 15 м на шлангах Ø 100 мм и до 10 м на шлангах Ø 125-150 мм.

Вытяжные катушки могут быть оборудованы индивидуальным вентилятором (который поставляется отдельно) или подсоединяться к воздуховоду вытяжной системы.

Внимание! В случае установки индивидуального вентилятора для катушек «ВК-М» и «ВК-Е», подача напряжения 220/380В к вентилятору осуществляется кабелем со штепсельным разъёмом через магнитный пускатель от пульта.
