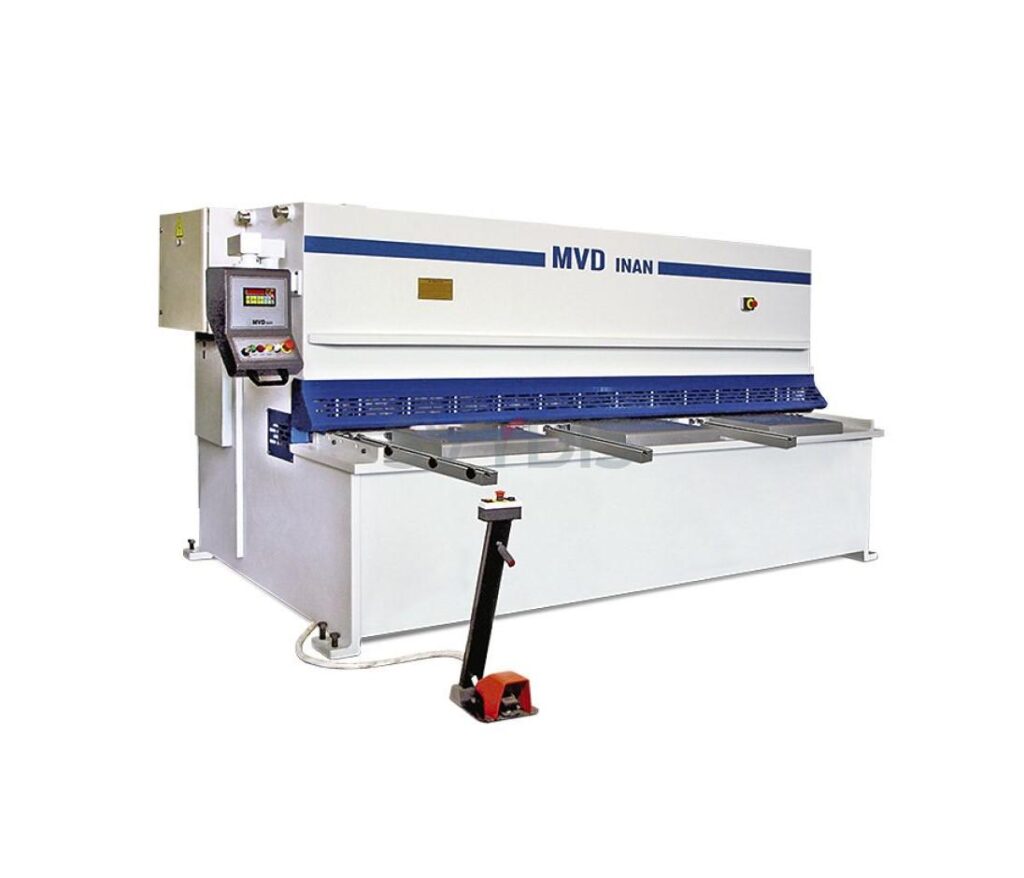

ГИДРАВЛИЧЕСКИЕ НОЖНИЦЫ MVD ISHEAR B СЕРИИ
Функциональные особенности:
- Высокая точность и качество резания толстых листов на низкой рабочей скорости.
- В стандартном исполнении рабочая длинна гильотинных ножниц варьируется от 3 до 6 метров, а способность резания от 6 мм до 20 мм.
- Высокое качество резания достигается за счет минимального угла наклона ножей. Угол наклона ножей фиксированный.
- Жесткая стальная конструкция станины и ножевой балки обеспечивают минимальные значения деформаций даже при максимальных нагрузках
- Защита от ошибок оператора значительно увеличивает срок службы ножей
- Задний упор на шарико-винтовой паре и жестких направляющих, наличие которых гарантирует высокую точность и повторяемость позиционирования. Величина заднего упора – 1000 мм.
MVD iShear B |
| Единица измерения | 06-3100 | 08-3100 | 10-3100 | 13-3100 | 16-3100 | 20-3100 | 06-4000 | 08-4000 | 10-4000 | 13-4000 | 16-4000 | 20-4000 |
Способность резания (450Н/мм²) |
| мм | 6 | 8 | 10 | 13 | 16 | 20 | 6 | 8 | 10 | 12 | 16 | 20 |
Способность резания (700Н/мм²) |
| мм | 4 | 5 | 6 | 8 | 10 | 13 | 4 | 5 | 6 | 8 | 10 | 13 |
Рабочая длина | А | мм | 3100 | 3100 | 3100 | 3100 | 3100 | 3100 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
Угол наклона ножей |
| град | 1,5 | 1,9 | 2 | 2,1 | 2,25 | 2,75 | 1,5 | 1,5 | 1,5 | 1,8 | 2,15 | 2,03 |
Количество прижимов |
| шт | 14 | 14 | 14 | 14 | 17 | 17 | 18 | 18 | 17 | 17 | 18 | 17 |
Число ходов в минуту / высокая скорость |
| шт | 18/23 | 13/19 | 13/19 | 10/14 | 7/10 | 7/10 | 10/14 | 13/20 | 11/17 | 9/15 | 5/16 | 4/15 |
Расстояние между колоннами | В | мм | 3330 | 3340 | 3340 | 3340 | 3410 | 3410 | 4230 | 4240 | 4240 | 4315 | 4310 | 4390 |
Высота рабочей плоскости стола | С | мм | 865 | 825 | 880 | 880 | 880 | 925 | 870 | 870 | 890 | 890 | 960 | 960 |
Ширина стола | D | мм | 500 | 580 | 600 | 620 | 585 | 605 | 600 | 630 | 635 | 660 | 650 | 710 |
Горловина опор | Е | мм | – | 250 | 250 | 250 | 200 | 150 | 250 | 250 | 250 | 250 | 200 | 250 |
Величина хода заднего упора |
| мм | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Габаритная длина | F | мм | 4300 | 4330 | 4340 | 4350 | 4450 | 4460 | 5250 | 5250 | 5260 | 5335 | 5350 | 5450 |
Габаритная высота | Н | мм | 1935 | 2150 | 2185 | 2340 | 2400 | 2600 | 2215 | 2200 | 2380 | 2400 | 2635 | 2865 |
Габаритная ширина | G | мм | 3250 | 2850 | 2870 | 2900 | 3115 | 3200 | 2900 | 2950 | 3040 | 3075 | 3160 | 3170 |
Емкость маслянного бака |
| л | 160 | 230 | 230 | 230 | 315 | 350 | 220 | 220 | 280 | 370 | 370 | 370 |
Мощность двигателя |
| кВт | 10 | 15 | 22 | 22 | 30 | 37 | 10 | 22 | 22 | 22 | 30 | 37 |
Масса |
| кг | 6000 | 8000 | 9200 | 12000 | 16500 | 19000 | 11000 | 13200 | 16500 | 19000 | 23000 | 27000 |
MVD iShear B | Ед. | 06-3100 | 08-3100 | 10-3100 | |
Способность резания (450Н/мм²) | мм | 6 | 8 | 10 | |
Способность резания (700Н/мм²) | мм | 4 | 5 | 6 | |
Рабочая длина | А | мм | 3100 | 3100 | 3100 |
Угол наклона ножей | град | 1,5 | 1,9 | 2 | |
Количество прижимов | шт | 14 | 14 | 14 | |
Число ходов в минуту / высокая скорость | шт | 18/23 | 13/19 | 13/19 | |
Расстояние между колоннами | В | мм | 3330 | 3340 | 3340 |
Высота рабочей плоскости стола | С | мм | 865 | 825 | 880 |
Ширина стола | D | мм | 500 | 580 | 600 |
Горловина опор | Е | мм | – | 250 | 250 |
Величина хода заднего упора | мм | 1000 | 1000 | 1000 | |
Габаритная длина | F | мм | 4300 | 4330 | 4340 |
Габаритная высота | Н | мм | 1935 | 2150 | 2185 |
Габаритная ширина | G | мм | 3250 | 2850 | 2870 |
Емкость маслянного бака | л | 160 | 230 | 230 | |
Мощность двигателя | кВт | 10 | 15 | 22 | |
Масса | кг | 6000 | 8000 | 9200 |
MVD iShear B | Ед. | 13-3100 | 16-3100 | 20-3100 | |
Способность резания (450Н/мм²) | мм | 13 | 16 | 20 | |
Способность резания (700Н/мм²) | мм | 8 | 10 | 13 | |
Рабочая длина | А | мм | 3100 | 3100 | 3100 |
Угол наклона ножей | град | 2,1 | 2,25 | 2,75 | |
Количество прижимов | шт | 14 | 17 | 17 | |
Число ходов в минуту / высокая скорость | шт | 10/14 | 7/10 | 7/10 | |
Расстояние между колоннами | В | мм | 3340 | 3410 | 3410 |
Высота рабочей плоскости стола | С | мм | 880 | 880 | 925 |
Ширина стола | D | мм | 620 | 585 | 605 |
Горловина опор | Е | мм | 250 | 200 | 150 |
Величина хода заднего упора | мм | 1000 | 1000 | 1000 | |
Габаритная длина | F | мм | 4350 | 4450 | 4460 |
Габаритная высота | Н | мм | 2340 | 2400 | 2600 |
Габаритная ширина | G | мм | 2900 | 3115 | 3200 |
Емкость маслянного бака | л | 230 | 315 | 350 | |
Мощность двигателя | кВт | 22 | 30 | 37 | |
Масса | кг | 12000 | 16500 | 19000 |
MVD iShear B | Ед. | 06-4000 | 08-4000 | 10-4000 | |
Способность резания (450Н/мм²) | мм | 6 | 8 | 10 | |
Способность резания (700Н/мм²) | мм | 4 | 5 | 6 | |
Рабочая длина | А | мм | 4000 | 4000 | 4000 |
Угол наклона ножей | град | 1,5 | 1,5 | 1,5 | |
Количество прижимов | шт | 18 | 18 | 17 | |
Число ходов в минуту / высокая скорость | шт | 10/14 | 13/20 | 11/17 | |
Расстояние между колоннами | В | мм | 4230 | 4240 | 4240 |
Высота рабочей плоскости стола | С | мм | 870 | 870 | 890 |
Ширина стола | D | мм | 600 | 630 | 635 |
Горловина опор | Е | мм | 250 | 250 | 250 |
Величина хода заднего упора | мм | 1000 | 1000 | 1000 | |
Габаритная длина | F | мм | 5250 | 5250 | 5260 |
Габаритная высота | Н | мм | 2215 | 2200 | 2380 |
Габаритная ширина | G | мм | 2900 | 2950 | 3040 |
Емкость маслянного бака | л | 220 | 220 | 280 | |
Мощность двигателя | кВт | 10 | 22 | 22 | |
Масса | кг | 11000 | 13200 | 16500 |
MVD iShear B | Ед. | 13-4000 | 16-4000 | 20-4000 | |
Способность резания (450Н/мм²) | мм | 12 | 16 | 20 | |
Способность резания (700Н/мм²) | мм | 8 | 10 | 13 | |
Рабочая длина | А | мм | 4000 | 4000 | 4000 |
Угол наклона ножей | град | 1,8 | 2,15 | 2,03 | |
Количество прижимов | шт | 17 | 18 | 17 | |
Число ходов в минуту / высокая скорость | шт | 9/15 | 5/16 | 4/15 | |
Расстояние между колоннами | В | мм | 4315 | 4310 | 4390 |
Высота рабочей плоскости стола | С | мм | 890 | 960 | 960 |
Ширина стола | D | мм | 660 | 650 | 710 |
Горловина опор | Е | мм | 250 | 200 | 250 |
Величина хода заднего упора | мм | 1000 | 1000 | 1000 | |
Габаритная длина | F | мм | 5335 | 5350 | 5450 |
Габаритная высота | Н | мм | 2400 | 2635 | 2865 |
Габаритная ширина | G | мм | 3075 | 3160 | 3170 |
Емкость маслянного бака | л | 370 | 370 | 370 | |
Мощность двигателя | кВт | 22 | 30 | 37 | |
Масса | кг | 19000 | 23000 | 27000 |
