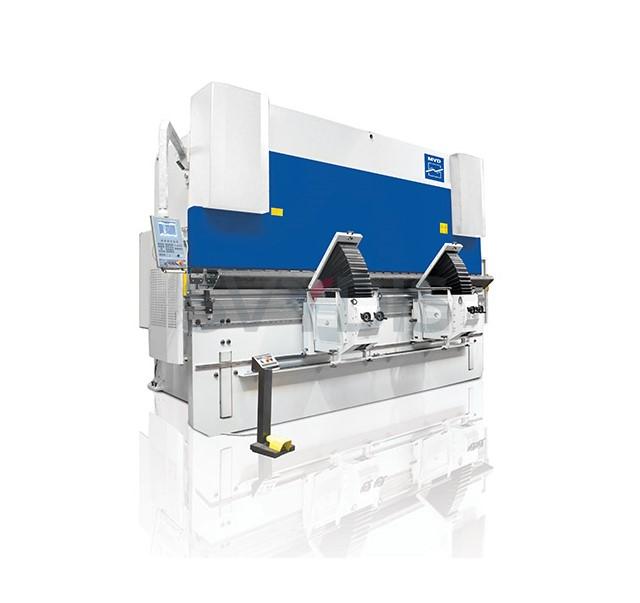

ПРЕССЫ ГИДРАВЛИЧЕСКИЕ ЛИСТОГИБОЧНЫЕ MVD IBEND C СЕРИИ
Функциональные особенности:
- Прессы iBend C серии – оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических шкал.
- Автоматическая регулировка силы прижима осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.
- Гидравлический блок с гидроаппаратурой производства фирмы Bosh Rexroth или Hoerbiger(Германия).
- Гидравлические цилиндры произведены из цельной заготовки с хонингованием рабочей поверхности.
- Поршни цилиндров – кованные с высокой точностью обработки и полированием, что увеличивает срок работы гибочного пресса без обслуживания.
| MVD | Усилие (т) | Длина (мм) | Стойки (мм) | Ход (мм) | Разъем (мм) | Зев (мм) | Стол (мм) | Упор (мм) | Д (мм) | В (мм) | Ш (мм) | Спуск (мм) | Гибка (мм) | Возврат (мм) | Масло (мм) | Двиг (мм) | Вес (мм) |
| C40-1250 | 40 | 1250 | 1100 | 310 | 515 | 500 | 870 | 750 | 2750 | 2500 | 2200 | 120 | 10 | 100 | 95 | 4 | 3450 |
| C60-2100 | 60 | 2100 | 1600 | 310 | 515 | 500 | 880 | 750 | 3600 | 2500 | 2300 | 120 | 11 | 120 | 110 | 4 | 5250 |
| C60-2600 | 60 | 2600 | 2150 | 310 | 515 | 500 | 880 | 750 | 4150 | 2500 | 2350 | 120 | 11 | 120 | 110 | 5,5 | 5700 |
| C100-2600 | 100 | 2600 | 2150 | 310 | 515 | 500 | 880 | 750 | 4150 | 2530 | 2350 | 120 | 11 | 120 | 110 | 7,5 | 6250 |
| C100-3100 | 100 | 3100 | 2600 | 310 | 515 | 500 | 900 | 750 | 4750 | 2550 | 2400 | 120 | 11 | 120 | 180 | 7,5 | 6800 |
| С135-3100 | 135 | 3100 | 2600 | 310 | 515 | 500 | 920 | 750 | 4750 | 2600 | 2700 | 120 | 11 | 120 | 180 | 11 | 8050 |
| С175-3100 | 175 | 3100 | 2600 | 310 | 515 | 500 | 920 | 750 | 4750 | 2700 | 2875 | 120 | 11 | 120 | 180 | 15 | 9150 |
| С220-3100 | 220 | 3100 | 2600 | 310 | 515 | 500 | 930 | 750 | 4800 | 2830 | 2900 | 110 | 11 | 120 | 290 | 18,5 | 11200 |
| С270-3100 | 270 | 3100 | 2600 | 310 | 515 | 500 | 950 | 750 | 4850 | 2950 | 3000 | 100 | 11 | 120 | 290 | 22 | 13450 |
| С320-3100 | 320 | 3100 | 2600 | 310 | 515 | 500 | 970 | 750 | 4850 | 3000 | 3050 | 100 | 11 | 120 | 290 | 22 | 14600 |
| C135-3700 | 135 | 3700 | 3200 | 310 | 515 | 500 | 930 | 750 | 5450 | 2700 | 2700 | 120 | 11 | 120 | 180 | 11 | 8950 |
| C175-3700 | 175 | 3700 | 3200 | 310 | 515 | 500 | 940 | 750 | 5450 | 2900 | 2875 | 120 | 11 | 120 | 180 | 15 | 10250 |
| C220-3700 | 220 | 3700 | 3200 | 310 | 515 | 500 | 940 | 750 | 5450 | 3000 | 2900 | 110 | 11 | 120 | 290 | 18,5 | 12400 |
| C320-3700 | 320 | 3700 | 3200 | 310 | 515 | 500 | 970 | 750 | 5450 | 3100 | 3100 | 100 | 11 | 120 | 290 | 22 | 15500 |
| C135-4100 | 135 | 4100 | 3200 | 310 | 515 | 500 | 930 | 750 | 5850 | 2700 | 2700 | 120 | 11 | 120 | 180 | 11 | 9950 |
| C175-4100 | 175 | 4100 | 3200 | 310 | 515 | 500 | 940 | 750 | 5850 | 2900 | 2875 | 120 | 11 | 120 | 180 | 15 | 11400 |
| С220-4100 | 220 | 4100 | 3200 | 310 | 515 | 500 | 940 | 750 | 5850 | 3000 | 2900 | 110 | 11 | 120 | 290 | 18,5 | 13350 |
| С270-4100 | 270 | 4100 | 3200 | 310 | 515 | 500 | 950 | 750 | 5850 | 3100 | 3000 | 100 | 11 | 120 | 290 | 22 | 15050 |
| С320-4100 | 320 | 4100 | 3200 | 310 | 515 | 500 | 970 | 750 | 5850 | 3150 | 3050 | 100 | 11 | 120 | 290 | 22 | 16700 |
| C400-4100 | 400 | 4100 | 3200 | 310 | 550 | 500 | 1250 | 750 | 5850 | 3200 | 3250 | 90 | 10 | 90 | 370 | 30 | 20800 |
| C500-4100 | 500 | 4100 | 3200 | 310 | 550 | 500 | 850 | 750 | 5850 | 3250 | 3250 | 80 | 10 | 80 | 550 | 45 | 26100 |
| C220-4300 | 220 | 4300 | 3700 | 310 | 515 | 500 | 950 | 750 | 6000 | 3100 | 2950 | 110 | 11 | 120 | 290 | 18,5 | 14450 |
| C270-4300 | 270 | 4300 | 3700 | 310 | 515 | 500 | 950 | 750 | 6000 | 3150 | 3050 | 100 | 11 | 120 | 290 | 22 | 15950 |
| C320-4300 | 320 | 4300 | 3700 | 310 | 515 | 500 | 970 | 750 | 6000 | 3250 | 3100 | 100 | 11 | 120 | 290 | 22 | 17550 |
| C220-5100 | 220 | 5100 | 4200 | 310 | 515 | 500 | 970 | 750 | 6900 | 3200 | 3000 | 110 | 11 | 120 | 290 | 18,5 | 18300 |
| C270-5100 | 270 | 5100 | 4200 | 310 | 515 | 500 | 970 | 750 | 6900 | 3250 | 3100 | 110 | 11 | 120 | 290 | 22 | 20800 |
| C320-5100 | 320 | 5100 | 4200 | 310 | 515 | 500 | 1000 | 750 | 6900 | 3300 | 3100 | 100 | 11 | 120 | 290 | 22 | 23200 |
| C400-5100 | 400 | 5100 | 4200 | 310 | 550 | 500 | 1050 | 750 | 6900 | 3400 | 3150 | 90 | 10 | 90 | 410 | 30 | 26000 |
| C220-6100 | 220 | 6100 | 5100 | 310 | 515 | 500 | 1050 | 750 | 8000 | 3100 | 3000 | 110 | 11 | 120 | 400 | 18,5 | 24500 |
| C320-6100 | 320 | 6100 | 5100 | 310 | 515 | 500 | 1100 | 750 | 8000 | 3150 | 3100 | 100 | 11 | 120 | 400 | 22 | 29450 |
| C400-6100 | 400 | 6100 | 5100 | 310 | 550 | 500 | 1150 | 750 | 8050 | 3650 | 3200 | 90 | 10 | 90 | 400 | 30 | 34500 |
| C500-6100 | 500 | 6100 | 5100 | 310 | 550 | 500 | 900 | 750 | 8100 | 3950 | 3200 | 80 | 10 | 80 | 550 | 37 | 40000 |
| C600-6100 | 600 | 6100 | 5100 | 360 | 600 | 600 | 900 | 750 | 8150 | 4300 | 3300 | 75 | 10 | 90 | 550 | 45 | 46000 |
| C800-6100 | 800 | 6100 | 5100 | 410 | 650 | 600 | 900 | 750 | 8200 | 4500 | 3500 | 70 | 9 | 90 | 640 | 55 | 58000 |
| C1000-6100 | 1000 | 6100 | 5100 | 510 | 750 | 600 | 900 | 750 | 8250 | 4750 | 3700 | 65 | 8 | 90 | 1000 | 55 | 72000 |
