СИСТЕМА ПОДЪЕМА ДЛЯ РЕЗЕРВУАРОВ НА МОДУЛЬНОЙ ОСНОВЕ

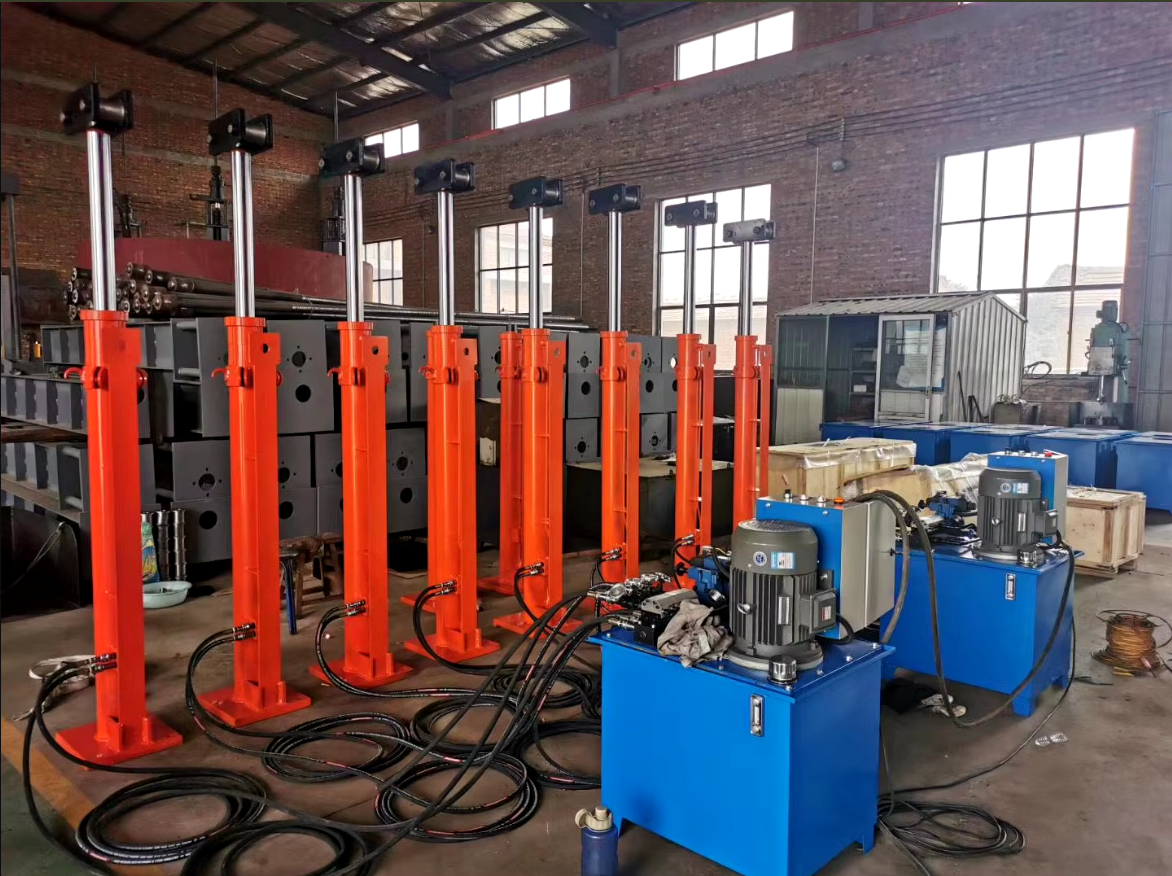

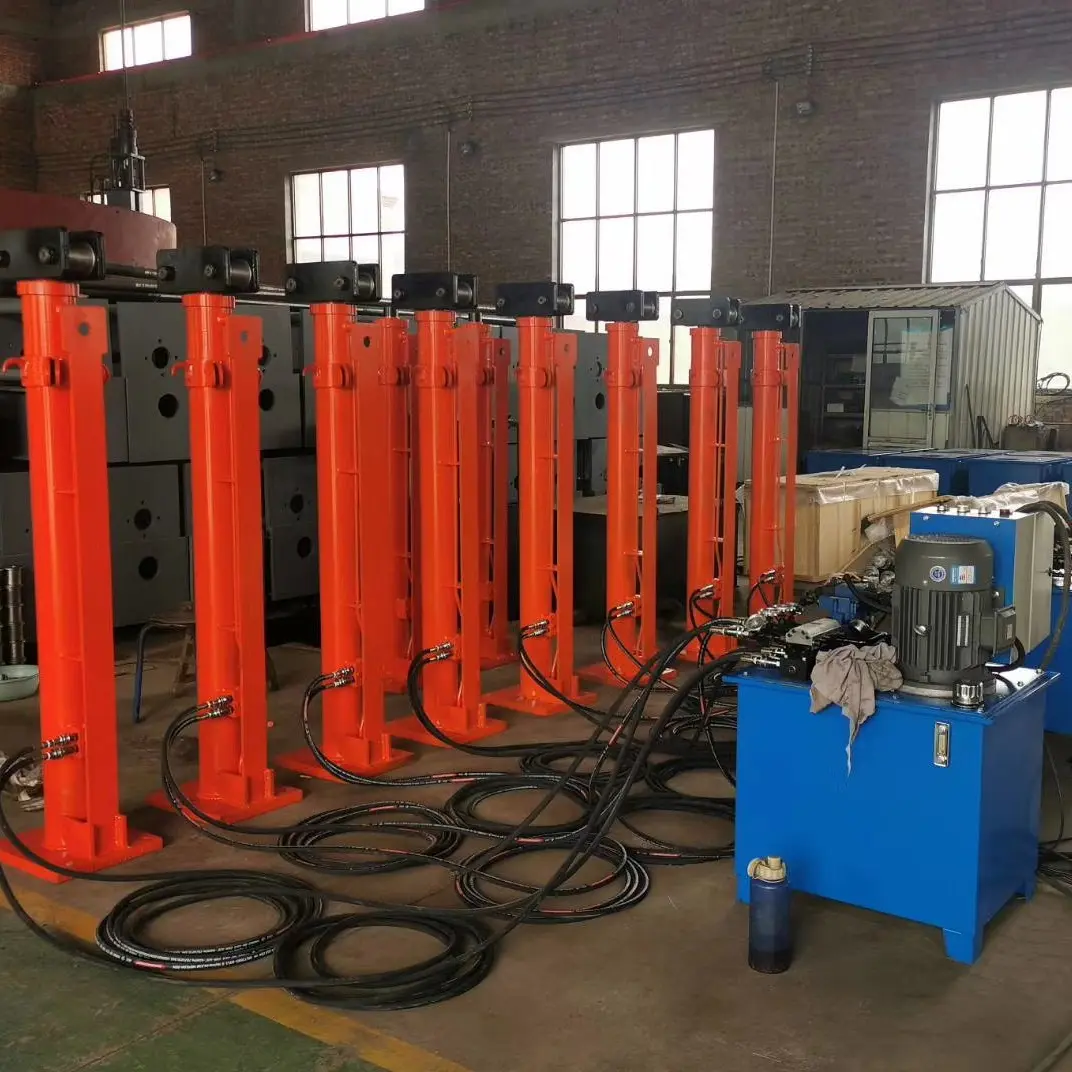

Система подъема для резервуаров на модульной основе состоит из:
- Комплекта гидравлических домкратов
- Насосной станции
- Системы управления и синхронизации
- Система шлангов
Основное назначение и технические характеристики домкратов
Назначение

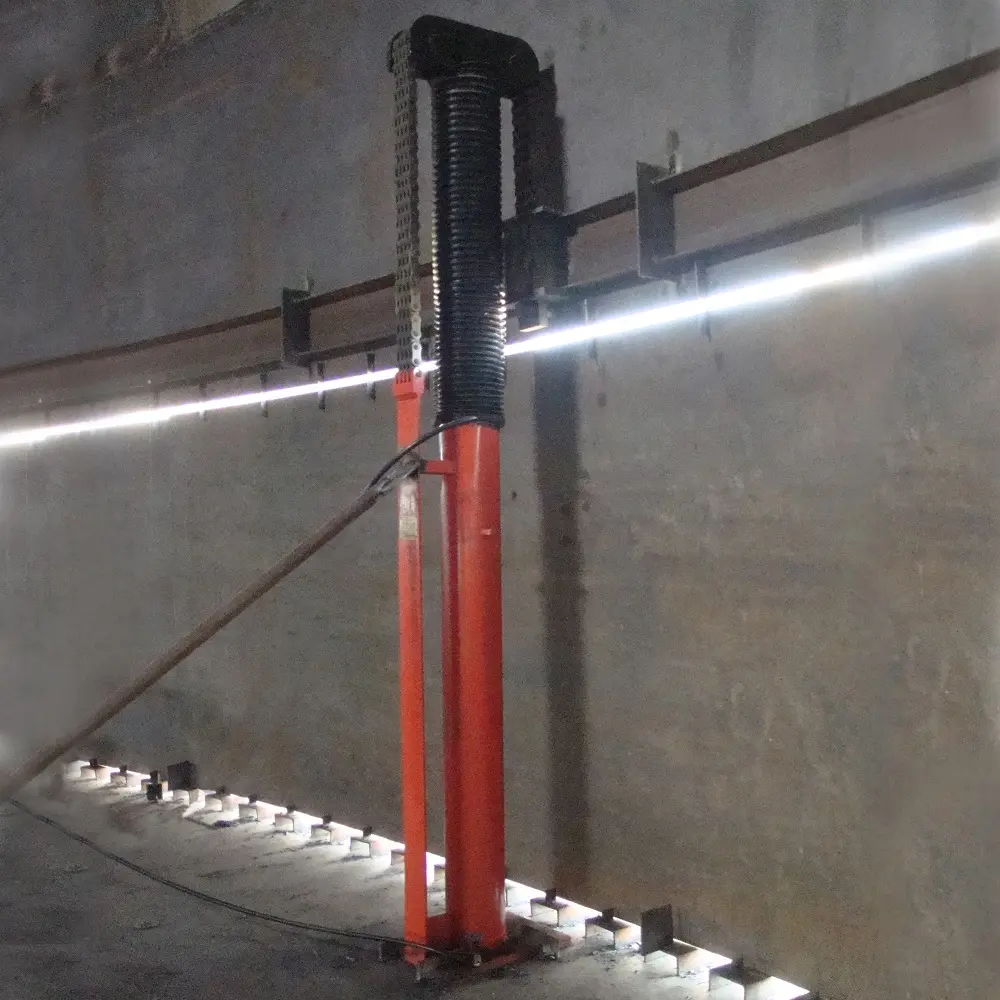

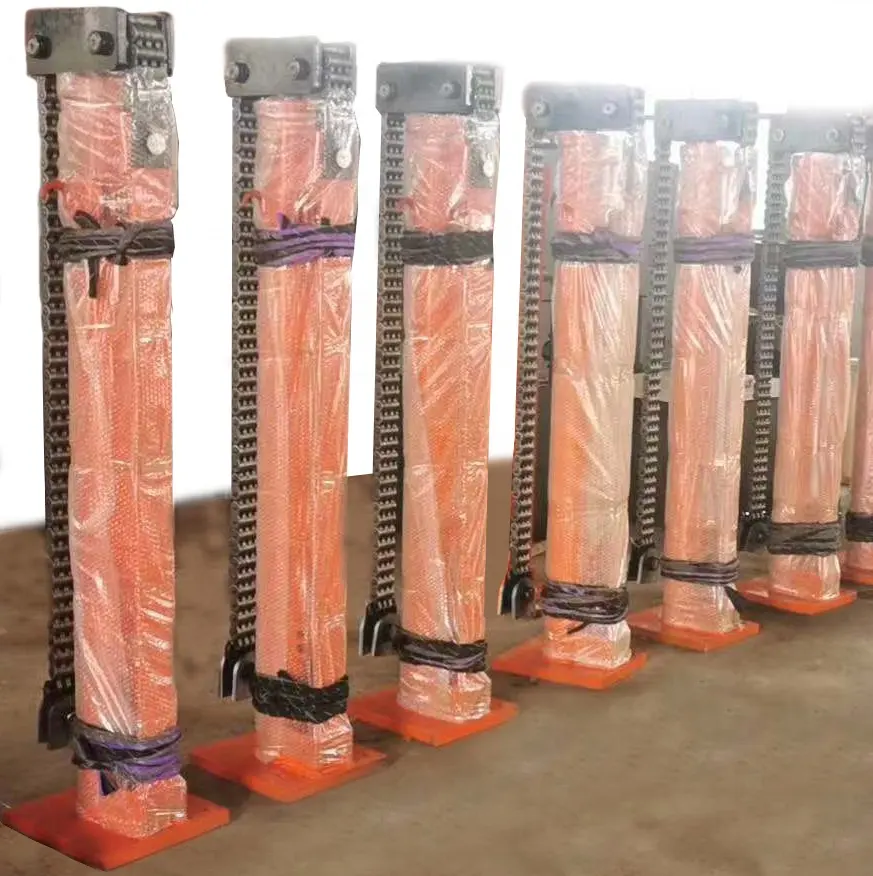

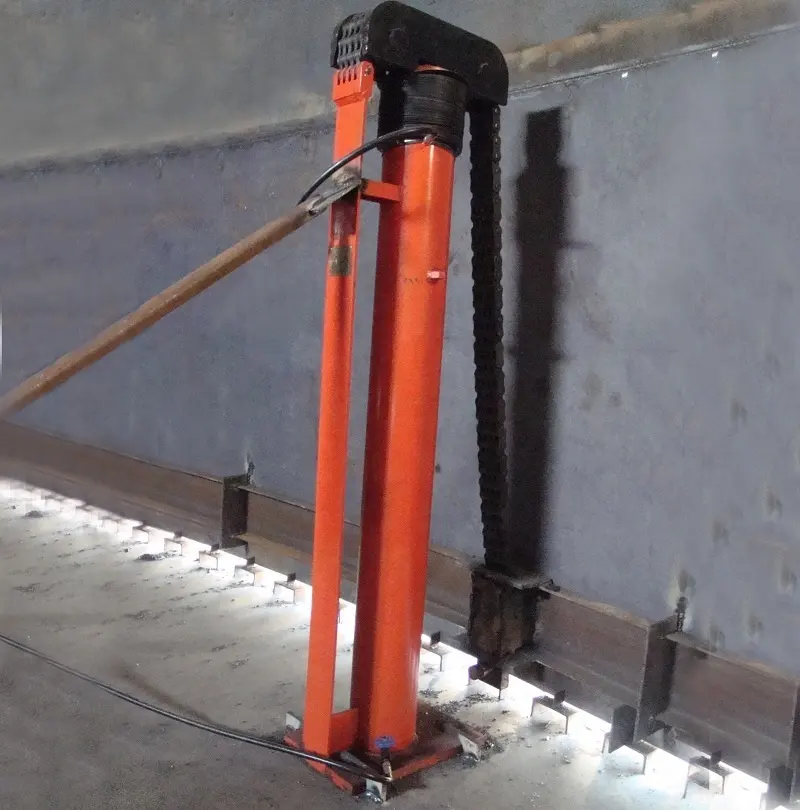

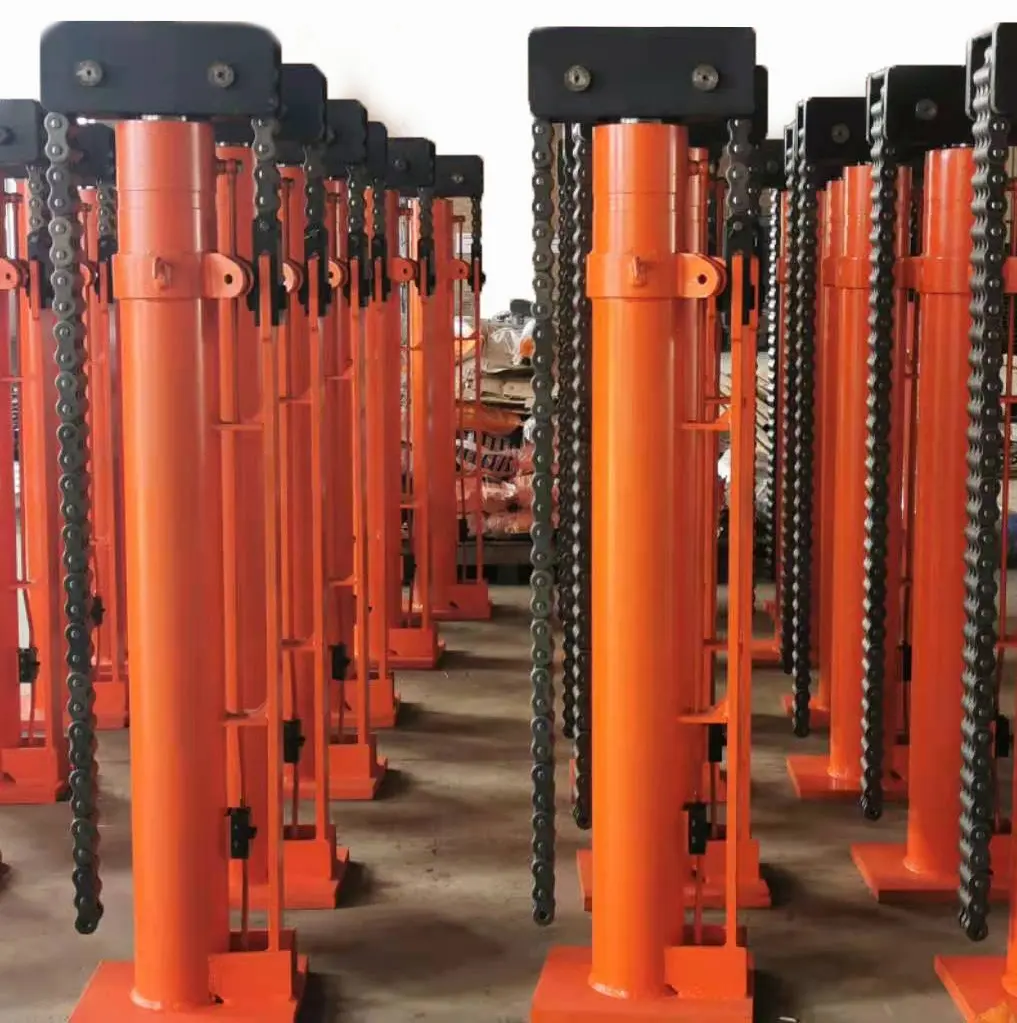

Домкрат — это устройство, предназначенное для подъема и монтажа крупных металлических конструкций, таких как большие стальные резервуары для хранения. В его конструкции используются:
- Одноступенчатый гидравлический цилиндр двойного действия
- Полиспаст
- Несущая цепь
- Масляный канал
Подвижный шкив увеличивает ход цепи, при этом расстояние перемещения цилиндра составляет половину расстояния подъема цепи. Домкрат эффективно используется при монтаже стальных резервуаров методом «подращивания» (сверху-вниз) для различных объектов хранения.
Принцип системы монтажа полистового подращивания для монтажа крупных резервуаров
Принцип системы монтажа полистового подращивания для монтажа крупных резервуаров
Монтажный процесс включает следующие этапы:
- Укладка и сварка днища резервуара: Металлические плиты днища укладываются на подготовленный фундамент и свариваются.
- Сборка крыши и верхнего кольца оболочки: Балки или решетчатая конструкция крыши собираются и крепятся к верхнему краю кольца оболочки.
- Установка домкратного оборудования: Оборудование монтируется, а плиты второго кольца корпуса размещаются снаружи первого.
- Подъем готовой части резервуара: Гидравлическое оборудование поднимает крышу и верхнее кольцо на высоту, достаточную для установки второго кольца.
- Сварка второго кольца обечайки: Плиты второго кольца обечайки выравниваются и привариваются к первому кольцу.
- Размещение третьего кольца обечайки: Плиты третьего кольца устанавливаются снаружи второго.
- Повторный подъем конструкции: Подъем готовой части резервуара продолжается, чтобы установить последующие кольца.
- Повторение цикла: Шаги с 4 по 7 повторяются до установки последнего кольца обечайки.
- Окончательная установка и сварка: Резервуар опускается на нижнюю пластину и приваривается.
- Демонтаж домкратного оборудования: По завершении монтажа домкратное оборудование демонтируется.
Этот процесс обеспечивает надежную сборку резервуаров большого объема и их устойчивость.
Принципы работы при монтаже методом «сверху-вниз»
- Подъем крыши и верхнего слоя обшивки

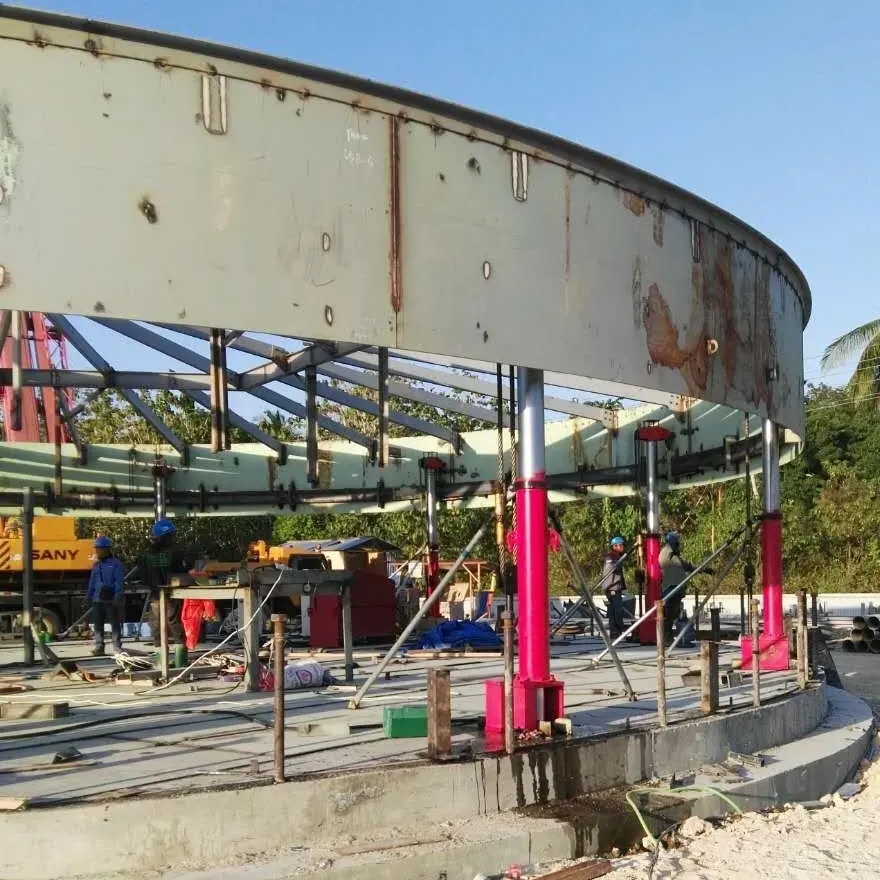

При монтаже методом «сверху-вниз» используется гидравлический домкрат для подъема крыши резервуара и верхнего слоя (первого слоя) обшивки резервуара. Групповую сварку обшивки необходимо производить, когда высота подъема обшивки превышает высоту второго слоя (второго сверху) на 30-50 мм. После этого выполняется групповая сварка третьего слоя (третьего сверху), и процесс повторяется: обшивка резервуара поднимается и приваривается слой за слоем, вплоть до последнего слоя обшивки. - Механизм подъема и крепления

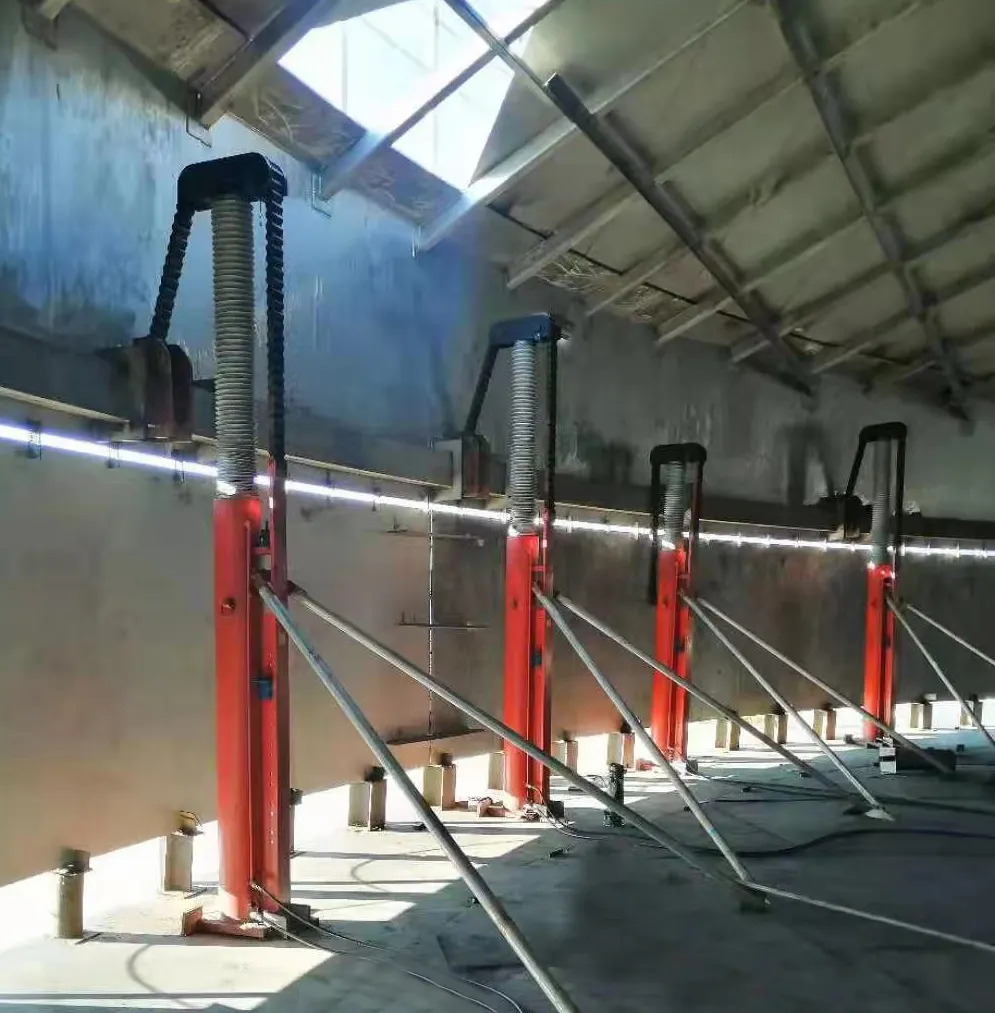

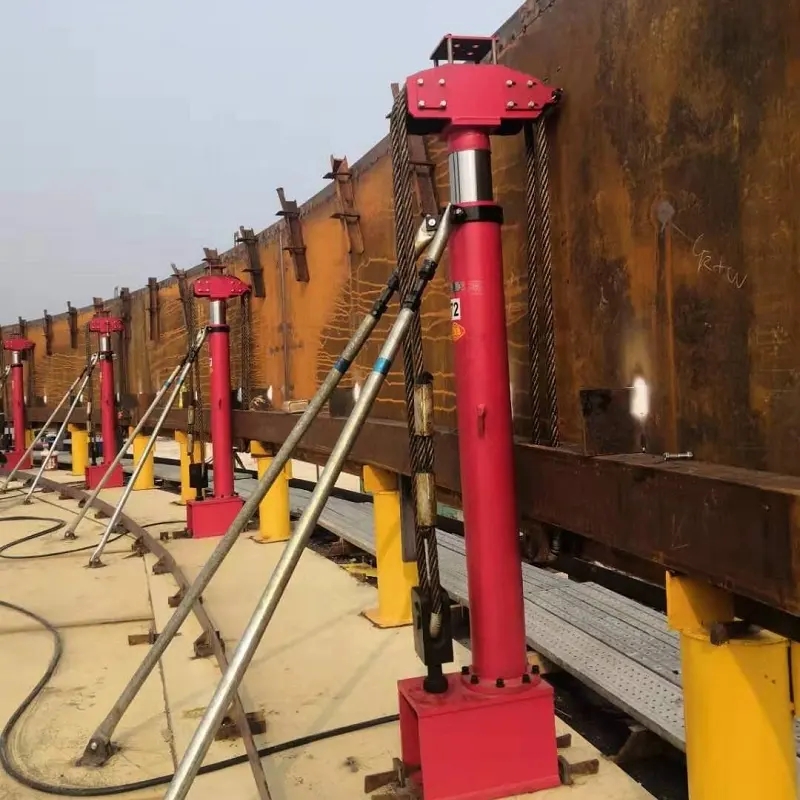

Подъем осуществляется с помощью гидравлического домкрата. Под давлением масла в гидравлическом домкрате поршень поднимает подвижный шкив, который, в свою очередь, тянет несущую цепь и поднимает компенсационное кольцо, поднимая резервуар (включая крышу) до заданной высоты. Образовавшееся пространство позволяет начать монтаж сайдинга в новом слое для стыковой сварки. После позиционирования и приварки блоков гидравлический домкрат опускается, и резервуар перемещается на следующий уровень.
После завершения круговой и вертикальной сварки временные крепления компенсационного кольца снимаются, освобождая кольцо и позволяя домкрату опуститься до нижней части боковой стенки резервуара. Затем процесс повторяется: следующая круглая пластина расширяется, привариваются дополнительные крепления для следующего подъема, и монтаж продолжается аналогичным образом, слой за слоем. Этот перевернутый метод позволяет надежно установить весь резервуар для хранения, начиная с верхнего слоя.
Преимущества сборки гидравлической системы при сборке большого резервуара для хранения
- Стабильность и безопасность гидравлического домкрата
Гидравлический домкрат обеспечивает стабильный, безопасный и надежный подъем. Благодаря единой системе гидравлического управления с возможностью одиночной или частичной регулировки, процесс подъема стабилен. Домкрат оснащен синхронизирующим клапаном и гидравлическим замком, предотвращающими скольжение или падение резервуара и тяжелых грузов при перебоях в подаче энергии или разрыве масляного трубопровода. - Высокое качество строительства
Домкрат оборудован синхронизатором и функцией точной регулировки высоты, что позволяет обеспечить требуемое качество сборки резервуара. - Простота эксплуатации
Гидравлическое оборудование легко в управлении, обеспечивает хорошие условия работы и высокую производительность. - Гибкость оборудования
Количество гидравлических домкратов можно увеличивать или уменьшать для адаптации к резервуарам разного объема, что делает систему универсальной для установки конструкций объемом от нескольких тысяч до десятков тысяч кубометров. - Удобное расположение насосной станции и домкратов

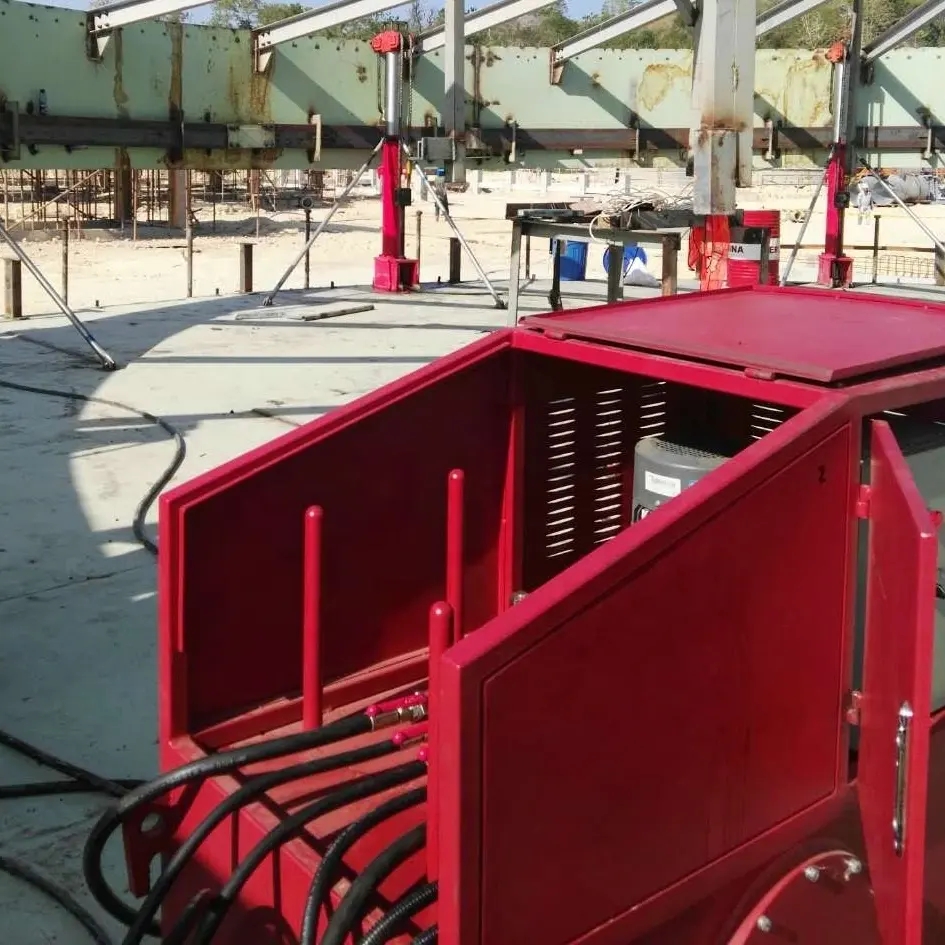

Гидравлическая насосная станция и домкраты располагаются внутри резервуара, что облегчает их эксплуатацию. После завершения монтажа оборудование легко вынимается, а отверстия закрываются и привариваются. - Управление насосной станцией
Насосная станция может работать отдельно или в комплексе с домкратами, что повышает адаптируемость системы и её экономическую эффективность. - Экономичность и сокращение сроков строительства
Высокая скорость подъема и степень автоматизации значительно снижают затраты на строительство и сроки выполнения работ, обеспечивая хорошие экономические показатели. Перевернутый метод монтажа позволяет точно контролировать сварные швы и высоту подъема, что повышает качество и снижает затраты на трудовые ресурсы.
Этапы работы системы подъема при сборке резервуара
- Укладка днища резервуара.
- Подготовка верхнего уровня обшивки и крыши.
- Изготовление компенсационного кольца

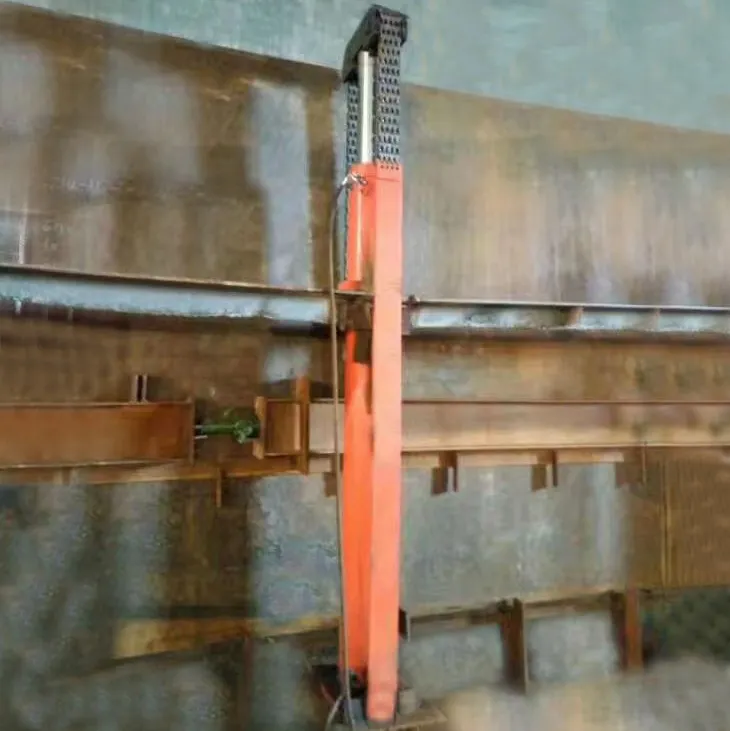

Для компенсационного кольца швеллеры прокатываются по дуге, соответствующей внутреннему диаметру резервуара. Концы швеллеров направляются к резервуару и формируются в замкнутую окружность. К компенсатору приваривается внутреннее ребро для усиления точки подъема. Кольцо разрезается на секции, между которыми остаются зазоры для крепления винтового домкрата. Каждая секция соединяется болтами. - Подготовка зажимов для каждого домкрата
Для каждого домкрата готовятся два зажима, которые крепятся к компенсационному кольцу. Это позволяет передавать усилие на стенку резервуара без приваривания кольца к самой стенке. - Установка компенсационного кольца на стенке резервуара
Кольцо закрепляется на высоте 100–150 мм над нижним уровнем обшивки резервуара. При необходимости регулируется высота установки для точного контроля. - Распределение точек подъема
Подъемные проушины домкратов равномерно распределяются по периметру компенсационного кольца и привариваются с учетом схемы крепления. - Монтаж домкратов и гидравлической насосной станции
Подключаются масляные контуры, осуществляется проверка системы перед началом работы. - Процесс подъема резервуара
Подъем резервуара выполняется послойно: после каждого подъема выполняется сварка вертикального и кругового швов, опускание компенсационного кольца и подготовка к следующему слою обшивки.
