ОБОРУДОВАНИЕ ДЛЯ СВАРКИ ГОРИЗОНТАЛЬНЫХ ШВОВ
Автоматическая установка сварки кольцевых горизонтальных швов
Установка автоматической сварки кольцевых швов – это самоходный сварочный механизм, предназначенный для выполнения горизонтальных швов при полевом изготовлении цилиндрических конструкций. Установка широко применяется для сварки резервуаров для нефти и газа, химических реакторов, ректификационных колонн, силосов, кожухов доменных печей, обсадных труб большого диаметра и других подобных объектов.
Конструкция и комплектация

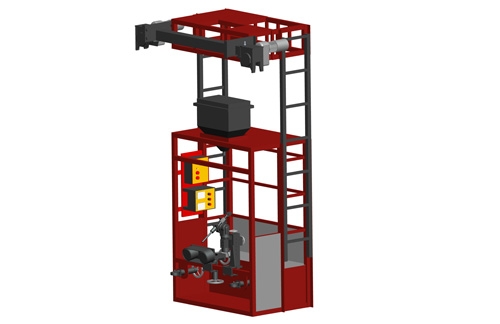

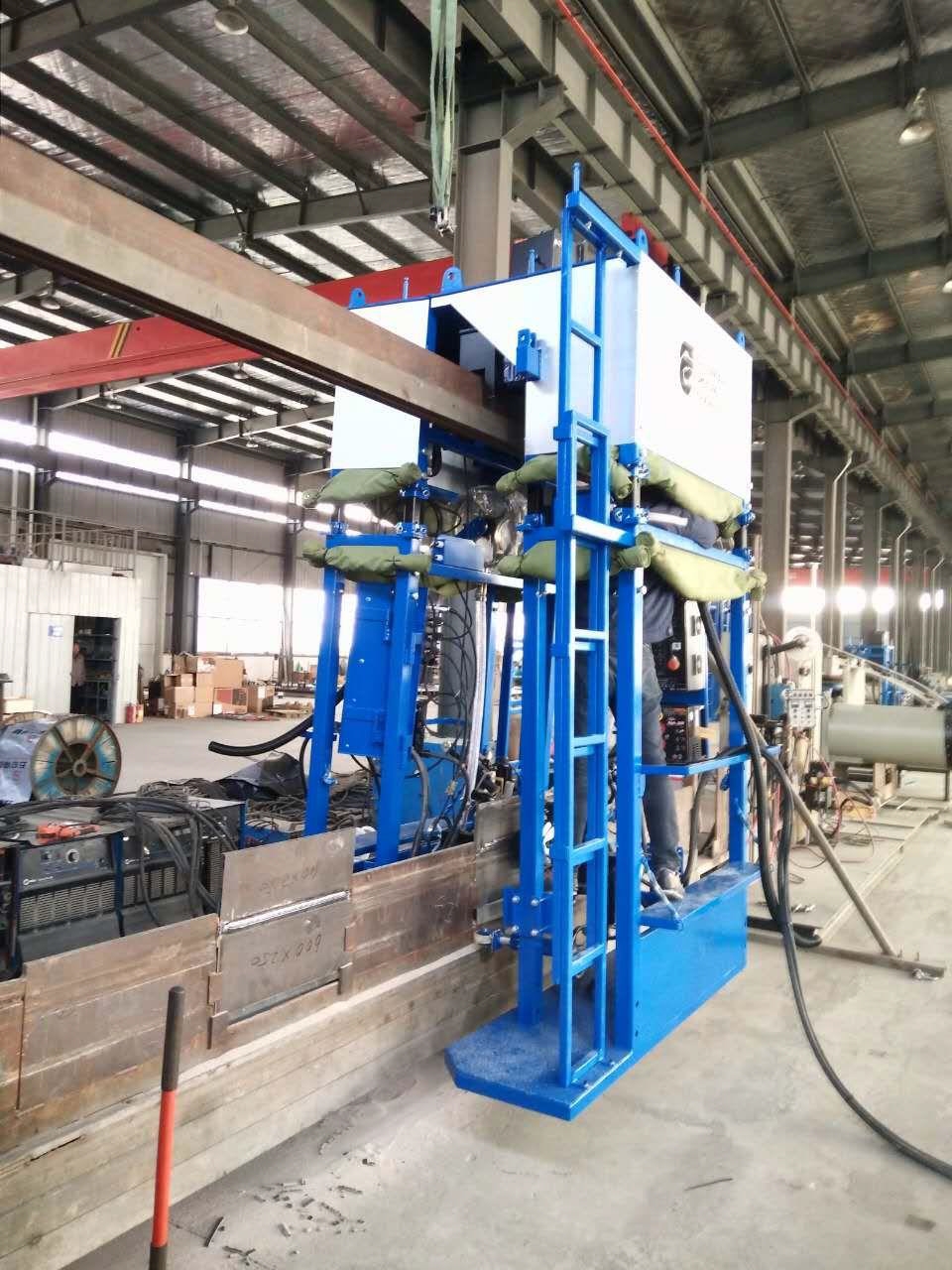

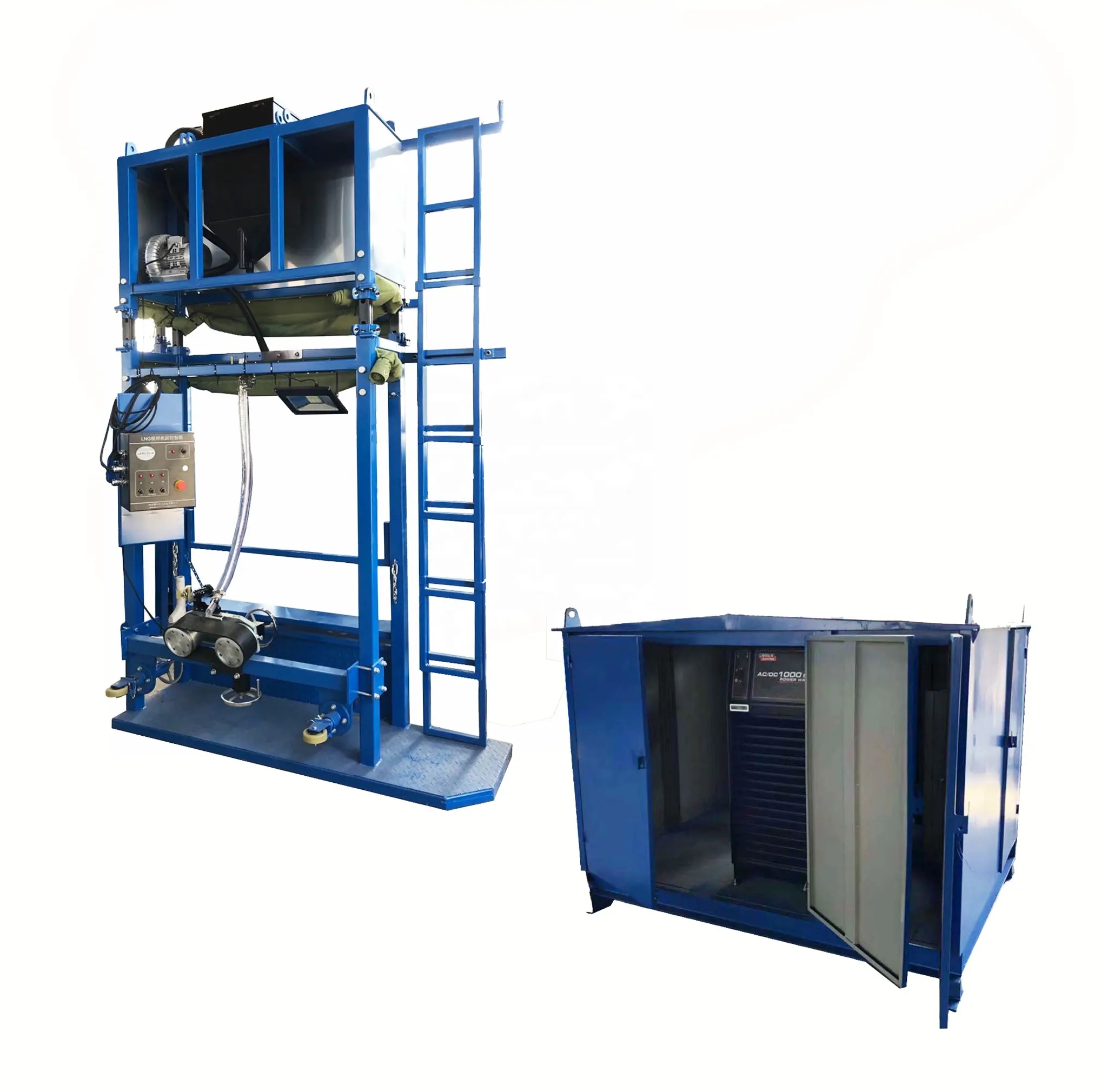

Установка включает раму с операторской платформой, сварочный узел, систему подачи и рециркуляции флюса, а также блоки управления сварочным процессом и передвижением установки.
Для сварки обычно применяется оборудование компании Lincoln Electric: сварочная головка NA-3SF, контроллер NA-3S и источники тока DC600 или DC1000. По желанию заказчика возможно использование альтернативного оборудования.
Система подачи и рециркуляции флюса
Сварочная горелка имеет широкие возможности регулировки для точного позиционирования. В месте сварки подача флюса осуществляется с помощью специального ремня, поддерживающего постоянное его количество. Неиспользованный флюс направляется обратно в систему рециркуляции, где очищается от примесей и готов к повторному использованию.
Эта установка обеспечивает высокое качество сварных соединений и повышает производительность при изготовлении крупных цилиндрических конструкций.

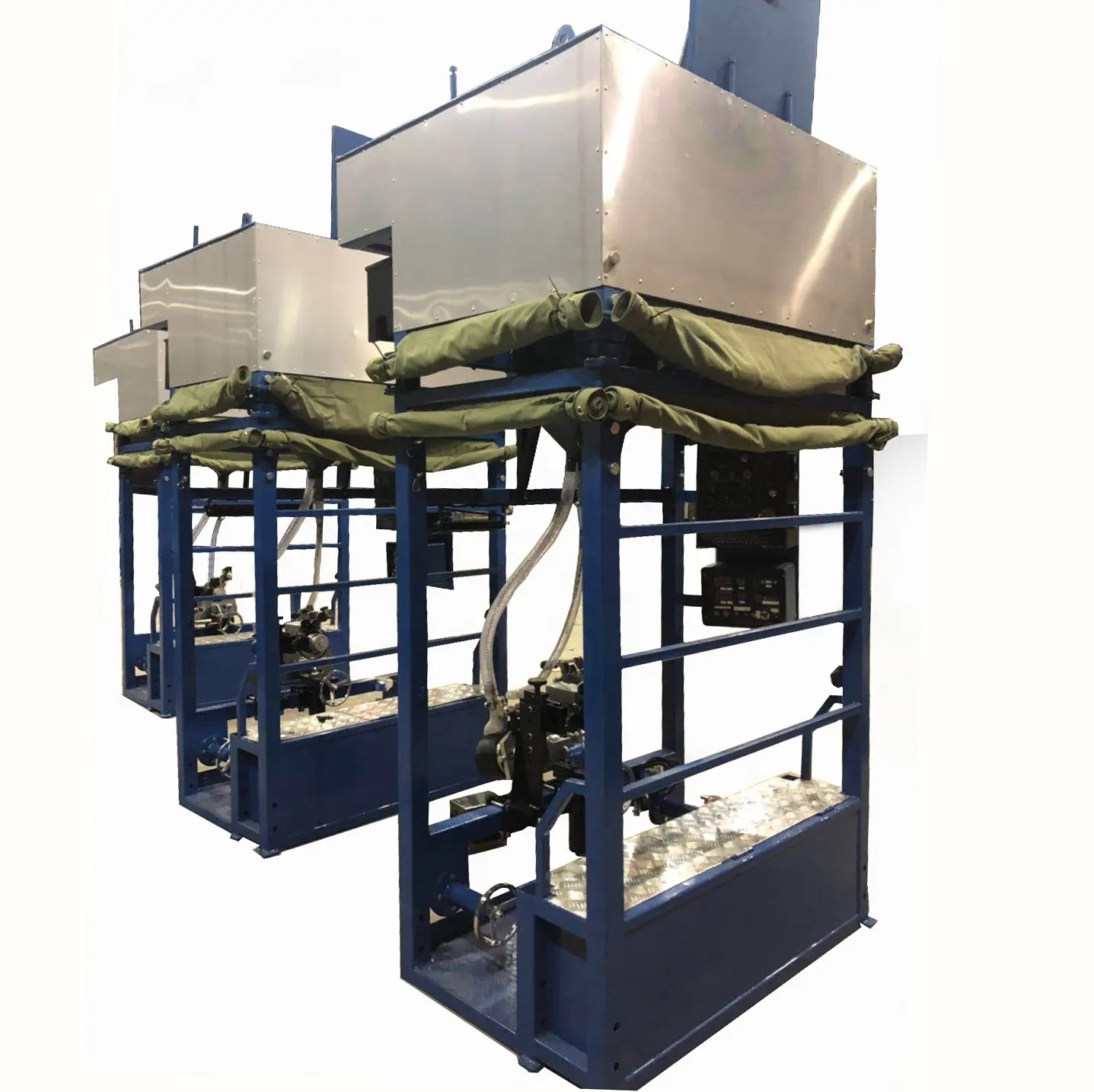

Модели установок для автоматической сварки горизонтальных швов
Компания выпускает несколько моделей установок для сварки кольцевых швов:

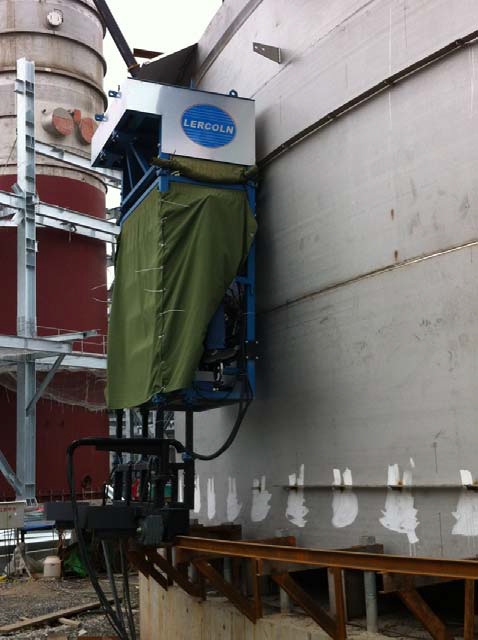

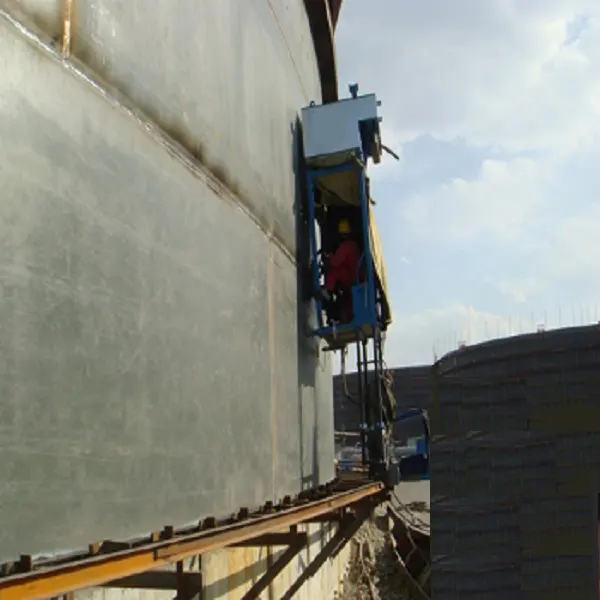

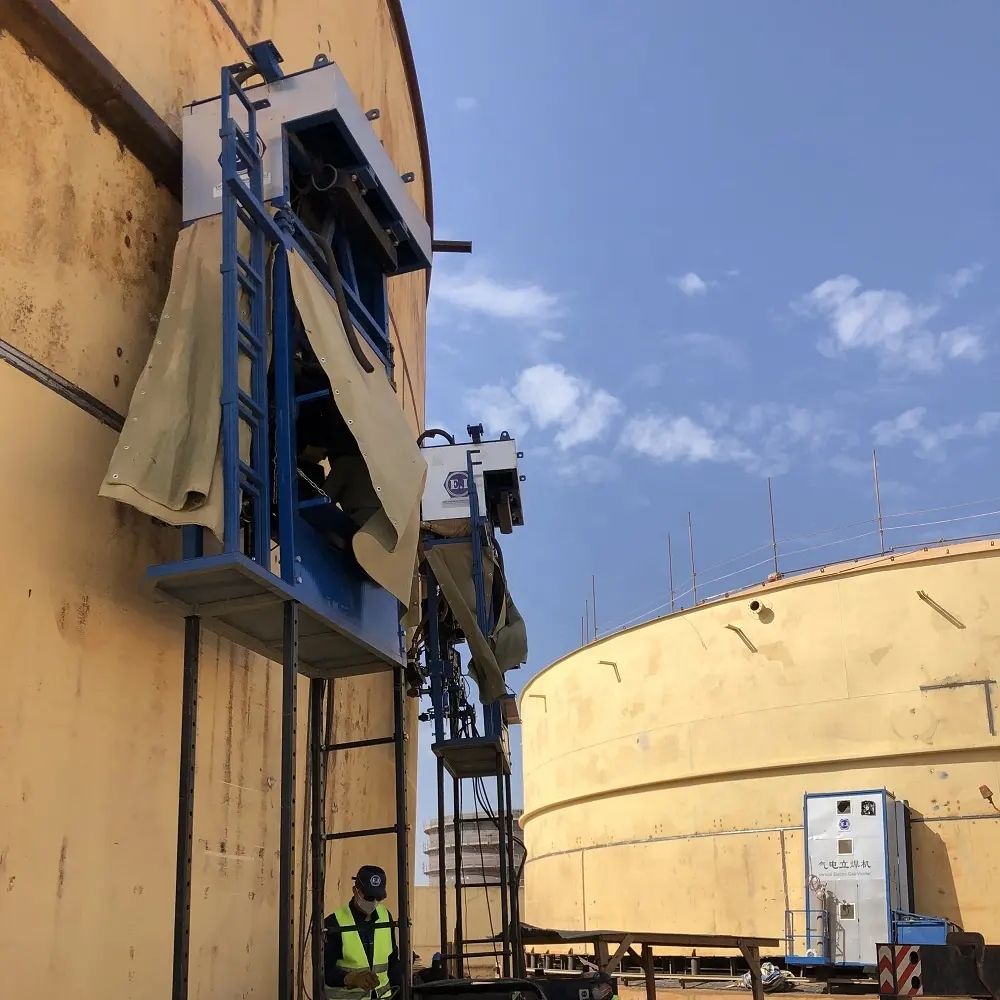

- Установки для передвижения по верхнему краю только что установленного пояса листов, выполняя стыковую сварку и соединяя его с нижерасположенным поясом (метод “наращивания”). Есть модификации для односторонней и двусторонней сварки. Установка оснащена мощным двойным приводом для плавного передвижения. По завершении сварки очередного яруса конструкция поднимается с помощью крана для установки и прихватки нового ряда листов, после чего сварка продолжается.
- Для односторонней или двусторонней сварки резервуаров с двойными стенками, используемых для хранения сжиженных газов.

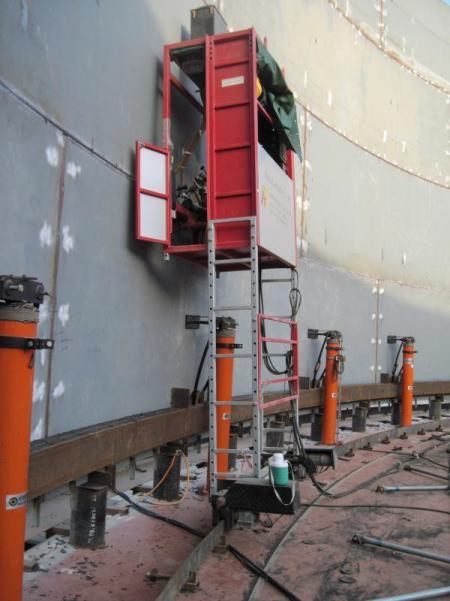

- Универсальная модель, подходящая как для традиционного метода “наращивания” (снизу вверх), так и для метода “подращивания” (сверху вниз), когда сваренные пояса листов поднимаются вверх домкратами, а новый пояс приваривается снизу.
- Облегченная версия, специально разработанная для сварки небольших резервуаров с тонкими стенками.
- Портативная модель, включающая компактный сварочный узел и малогабаритную систему рециркуляции флюса, установленную на раме. Перемещение установки осуществляется по рельсу, установленному на резервуаре, а для оператора предусмотрены специальные мостки. Модель подходит для сварки конструкций диаметром от 2 метров, включая химические реакторы, ректификационные колонны, силосы, кожухи доменных печей и обсадные трубы при строительстве шахтных стволов.
Эти модели позволяют подобрать оптимальное решение для различных видов сварочных задач и типов резервуаров.
