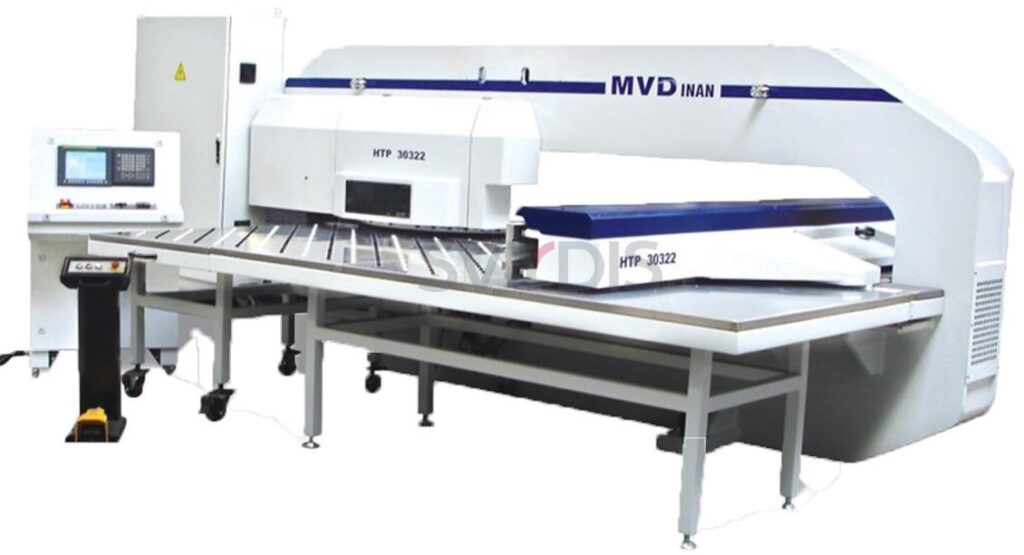

КООРДИНАТНО-ПРОБИВНЫЕ ПРЕССЫ MVD
MVD Inan Turret Punch, прессы производятся в виде жестких стальных конструкций закрытого типа с прочной конструкцией, обеспечивающей минимальное отклонение во время работы. Операционная система ЧПУ гидравлическая. МВД Turret Punch 4 оси управления; Оси X, Y для перемещения листа, Оси T: вращение револьверной головки, Ось C: вращение станции автоматической индексации для инструментов индексирования.
Станция Turret на 32 станции, позволяющая пробивать сложные отверстия разных размеров за одну операцию. Станции с автоматическим индексированием могут перфорировать до необходимого угла для различных угловых деталей с помощью контроллера ЧПУ. На револьверной головке можно использовать точные формовочные и роликовые инструменты, поэтому перфоратор HTP обеспечивает комплексные решения с эффективными затратами.
Технология перфорации:
- Специальный инструмент для рисования
- Авто-индексные функции
- Автоматическое позиционирование зажима
- Автоматическое перемещение листа
- CNCCAD обеспечивает автоматическое или ручное вложение для эффективного использования листового металла
- Роликовые инструменты можно использовать
- Функция общего разреза
- Резка ленты для раскола листа
- Автоматическое индексирование сокращает время цикла с поворотами до ближайшей позиции
- Инструменты выбора последовательности перфорации
Стандартное оборудование:
- 4-осевая система ЧПУ
- Блок ЧПУ FANUC PC, серводвигатели и драйверы
- Гидроагрегат Rexroth и HL
- 32 Станции башенка
- 10 А Станции
- 16 B станций
- 2 C Станции
- Станция 4 D (2 из них Auto Index)
- Перестановка зажимов
- Автоматическая ссылка
- CAD / CAM программа
- Автоматический зажим
Основныетехнические характеристики координатно-пробивного пресса MVD:
- Режущая способность: 30 тонн
- Максимальный вес листа: 1250 x 4000/5000 mm.
- Максимальная толщина листа: 6 mm.
- Самый большой диаметр отверстия инструмента : 88.9 mm.
- Варианты турелей: 32 станция
- Точность позиционирования: +-0.1
- Хиты в минуту: 600/900 л. / мин.
- X, Y осевые скорости : 70 m/дак
- Турри Вращений в минуту : 30 1/дак
- Количество осей: 4 станции
- Давление воздуха: 0.85 MПа
- Габаритные размеры: 5500 x 4500 x 2100 mm.
- Приблизительный вес: 15 тонн
